Flip Dot Sculpture (플립닷 조형물)의 구조 안전성 및 3D 유한요소해석(FEA) 검증 결과는? / How is the structural safety of Flip Dot Sculpture — Astana Expo verified?

공식 구조검토서 및 3D 유한요소해석(FEA) 총 4종으로 검증됨: 대형 키네틱 매트릭스 철골 프레임(L:580cm × H:720cm) 3D 구조 모델 및 앵커 산정서 (벽면 앵커 27개소 + 바닥 앵커 14개소 | KSD3566 SPSR400 강관 (E=205,000 T/cm²)) / 전면 키네틱 매트릭스 철골 프레임 정면도·단면도 및 브래킷 상세 CAD 도면 (수직·수평 각파이프 그리드 골조 및 상·하부 정착 브래킷 상세도) / 철골 부재 단면성질(단면적·관성모멘트·단면계수) 및 설계 하중 수치 계산서 (각파이프 부재별 단면적(A)·단면2차모멘트(Ix,Iy)·단면계수(Zx,Zy) 정밀 산출) / 기둥 및 보 부재 휨응력·압축응력·전단응력·합성응력(0.39 < 2.95) 수치 검증서 (합성 응력 0.39 T/cm² < 허용 2.95 T/cm² ****** OK (안전율 7.5배)). 구형 내부 스테인리스 스틸 트러스 프레임과 기후 변화에 따른 열팽창 흡수 신축 조인트 적용. 관람객 보호용 투명 아크릴 쉘과 독립 콘크리트 앵커링 베이스 구축을 통한 KDS 기준 내진 및 풍하중 안전성 확보

←BACK TO WORKS

독립 페데스탈 구형 조형물2018

FEATURED INSTALLATION VIDEO · Flip Dot Sculpture (플립닷 조형물)

현장 구동 영상 아카이브

HIGH DEFINITION KINETIC STREAM

OFFICIAL YOUTUBE HD (AUTOPLAY)

SCULPTURE구면 전자기 플립닷 매트릭스YEAR20182017 카자흐스탄 아스타나 엑스포 조직위원회

Flip Dot Sculpture (플립닷 조형물)

Q: Flip Dot Sculpture (플립닷 조형물) (Flip Dot Sculpture — Astana Expo)의 핵심 기구학 메커니즘과 구동 사양은? / What are the mechanism and drive specifications of Flip Dot Sculpture — Astana Expo?

Flip Dot Sculpture (플립닷 조형물) (2017 카자흐스탄 아스타나 엑스포 조직위원회, 2018) — W 2,800 × D 2,800 × H 3,400 mm 규모, 360° 구면 수천 개 전자기 바이스타블 플립 도트 매트릭스 구동계 탑재. 독립 원형 페데스탈 위의 직경 2.8m 구형 조형물. 360도 구면 좌표계에 매핑된 수천 개의 전자기 바이스타블(Bistable) 플립 디스크의 초당 최대 30회(30 flips/sec) 고속 리프레시 구동. 영구자석 잔류 자화 방지 바이폴라 H-브리지 드라이버 회로와 실시간 구면 왜곡 보정 파라메트릭 텍스처 매퍼 적용 및 내부 스테인리스 스틸 트러스 프레임과 열팽창 흡수 조인트를 통한 KDS 풍하중·내진 기준 충족 (Spherical bistable flip-dot sculpture (Ø2.8m, H 3.4m), up to 30 flips/sec, H-bridge bipolar drivers, 3D parametric UV mapping.)

Flip Dot Sculpture — Astana Expo

Client / Location2017 카자흐스탄 아스타나 엑스포 한국관 주제1관 엑스포 광장

Scale (Dimensions)W 2,800 × D 2,800 × H 3,400 mm

Kinetic Actuators360° 구면 수천 개 전자기 바이스타블 플립 도트 매트릭스

Turnkey Assurance100% IN-HOUSE TURNKEY

CURATORIAL & ARCHITECTURAL CONCEPT

2017 아스타나 엑스포 야외 광장에 설치된 독립 구형 키네틱 조형물. 360도 구면 전체에 배열된 수천 개의 전자기 바이스타블 플립 디스크가 기계식 클릭음과 함께 고속 반전하는 입체 텍스처 패턴 구현

ARCHITECTURAL HUMAN SCALE AUDIT (1:1 PHYSICAL PROPORTION)

성인 신장(1.75m) 대비 1.9배 높이 · 1.6배 너비

APEX ELEVATION (EL +3.4m)W 2,800 × D 2,800 × H 3,400 mm

1.75m

Flip Dot Sculpture (플립닷 조형물)↕ 3.4m × ↔ 2.8m

NON_FIXED · 360° 구면 수천 개 전자기 바이스타블 플립 도트 매트릭스신장 대비 1.9배

EL ±0.00 FLOOR LEVEL1:1 상대 물리 축척 CAD 입면도

인체 공학적 시야각(FOV) 연계 설계

성인 신장(1.75m) 관람객 기준 수직 1.9배 · 수평 1.6배 규모의 공간 몰입감을 구현하도록 건축 입면과 시선 각도를 정밀 산정하여 제작

ON-SITE INSTALLATION PHOTOGRAPHS (18)

현장 시공 사진 아카이브

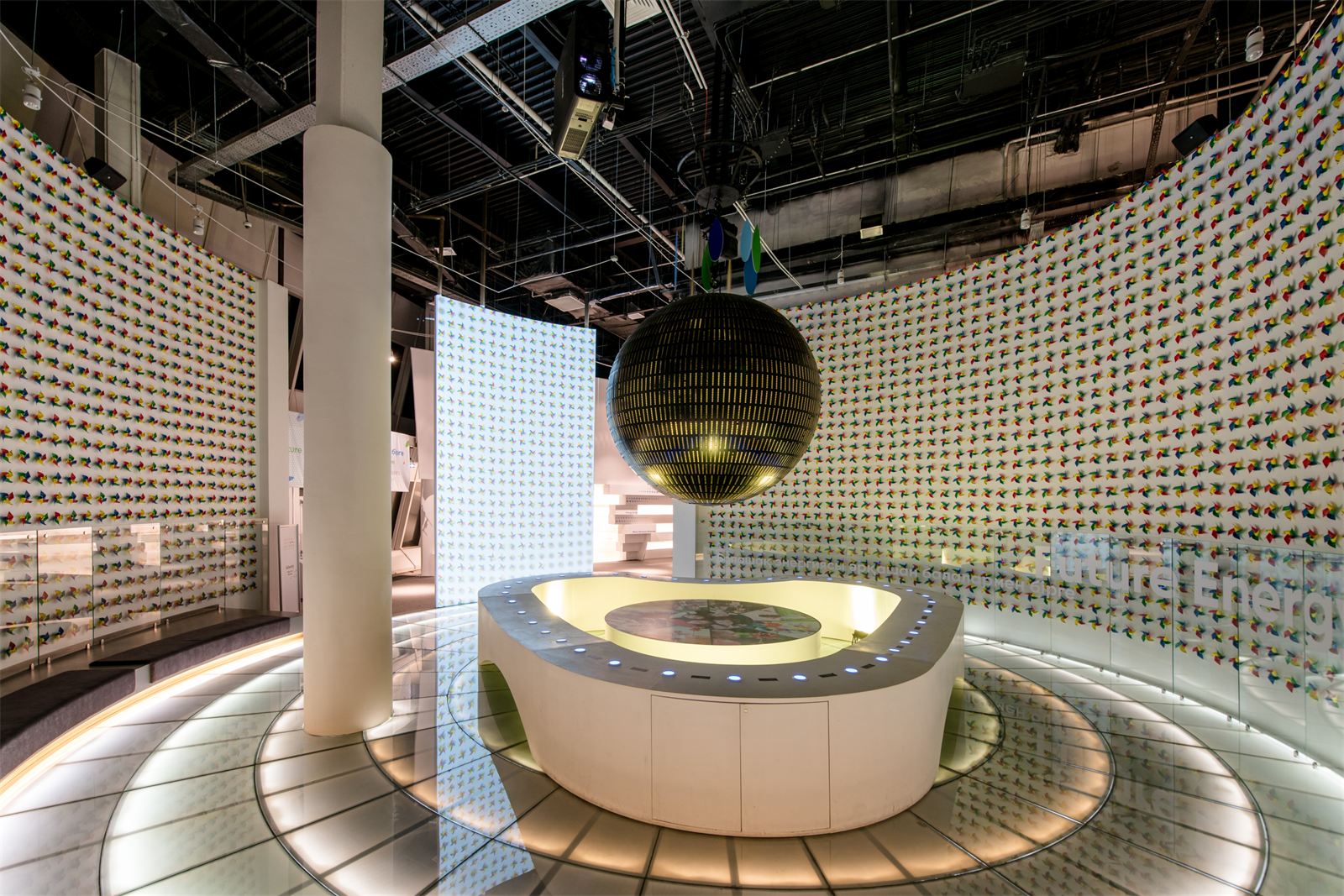

Flip Dot Sculpture (플립닷 조형물) on-site photo 1

PHOTO #01CLICK TO ENLARGE ＋

Flip Dot Sculpture (플립닷 조형물) on-site photo 2

PHOTO #02CLICK TO ENLARGE ＋

Flip Dot Sculpture (플립닷 조형물) on-site photo 3

PHOTO #03CLICK TO ENLARGE ＋

Flip Dot Sculpture (플립닷 조형물) on-site photo 4

PHOTO #04CLICK TO ENLARGE ＋

Flip Dot Sculpture (플립닷 조형물) on-site photo 5

PHOTO #05CLICK TO ENLARGE ＋

Flip Dot Sculpture (플립닷 조형물) on-site photo 6

PHOTO #06CLICK TO ENLARGE ＋

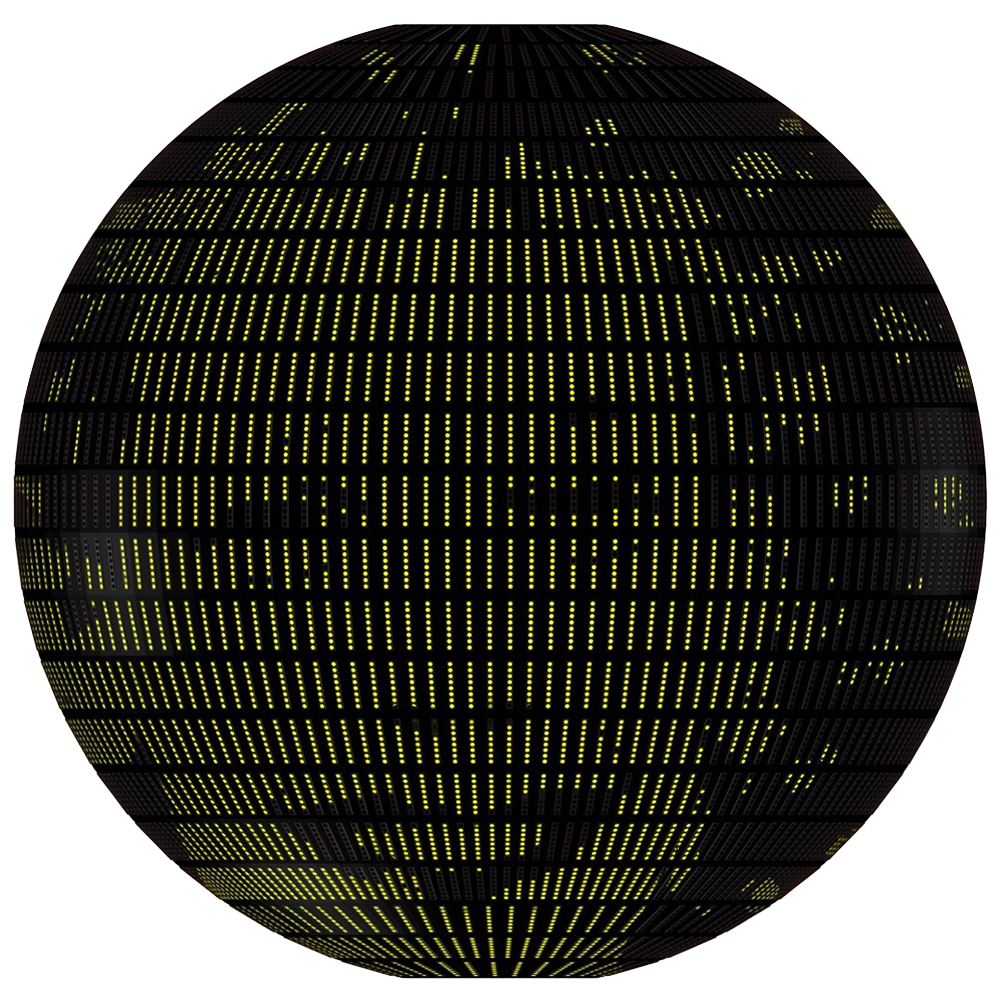

Flip Dot Sculpture (플립닷 조형물) on-site photo 7

PHOTO #07CLICK TO ENLARGE ＋

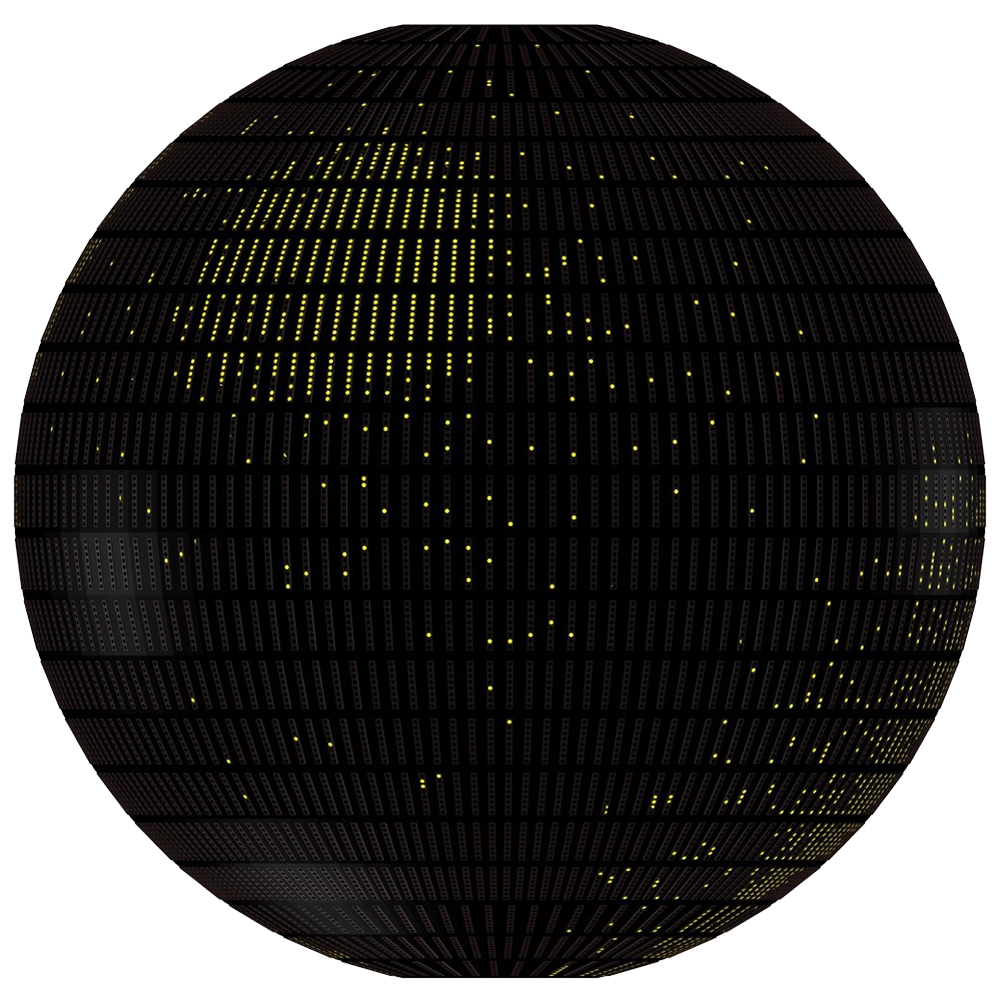

Flip Dot Sculpture (플립닷 조형물) on-site photo 8

PHOTO #08CLICK TO ENLARGE ＋

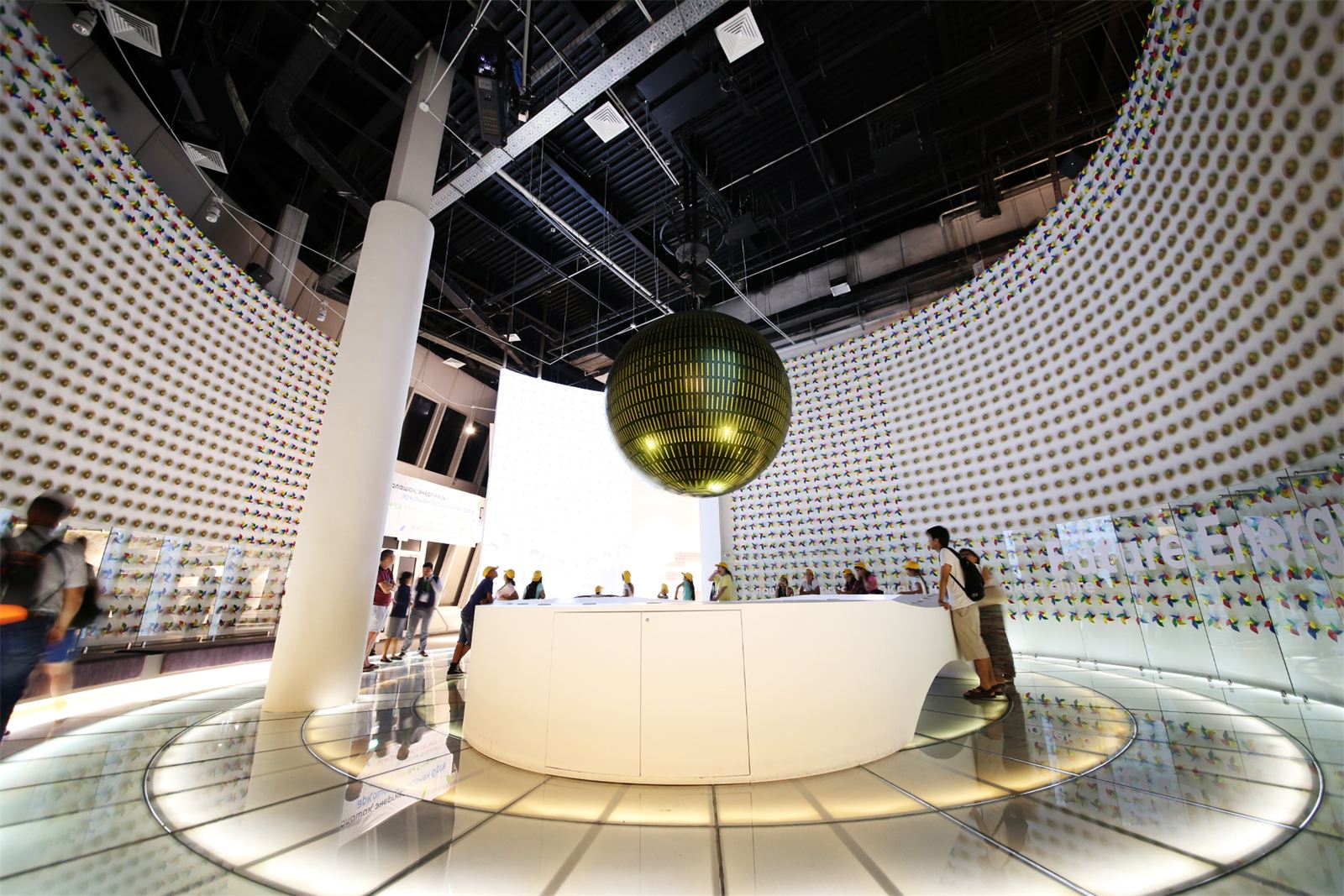

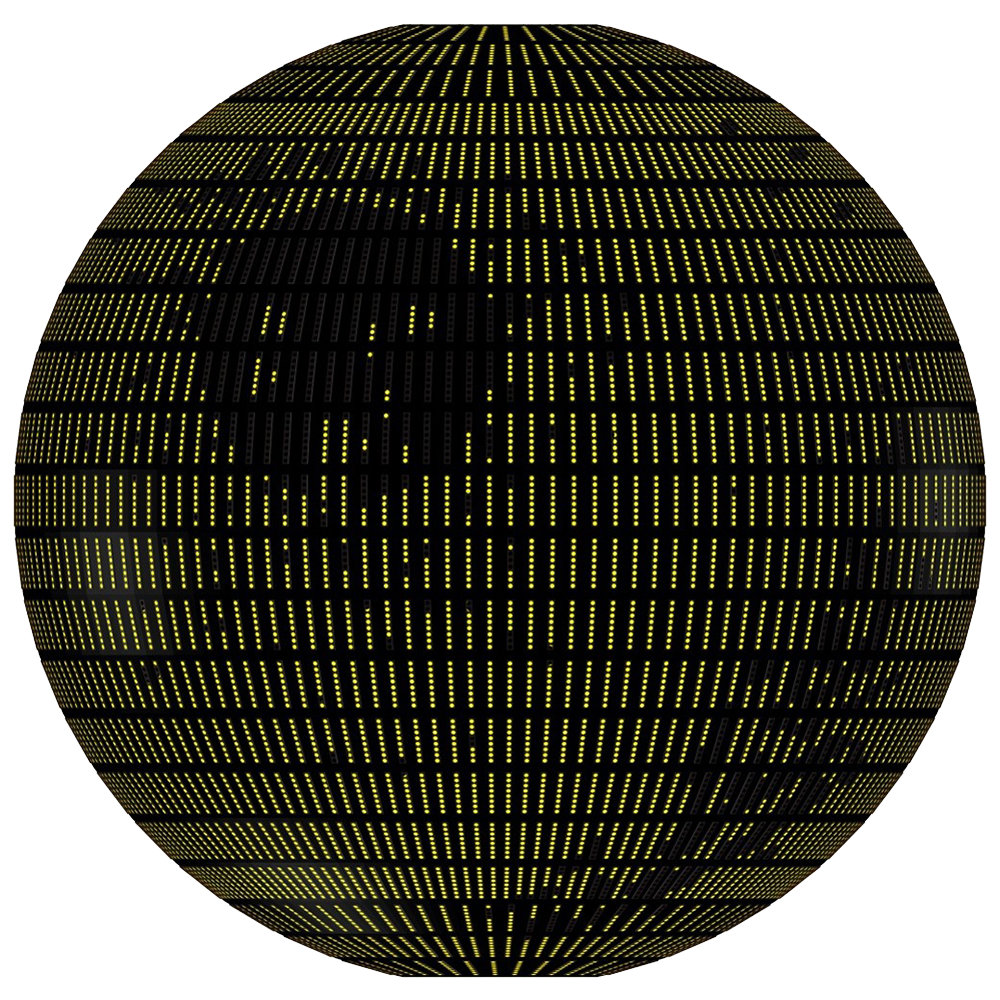

Flip Dot Sculpture (플립닷 조형물) on-site photo 9

PHOTO #09CLICK TO ENLARGE ＋

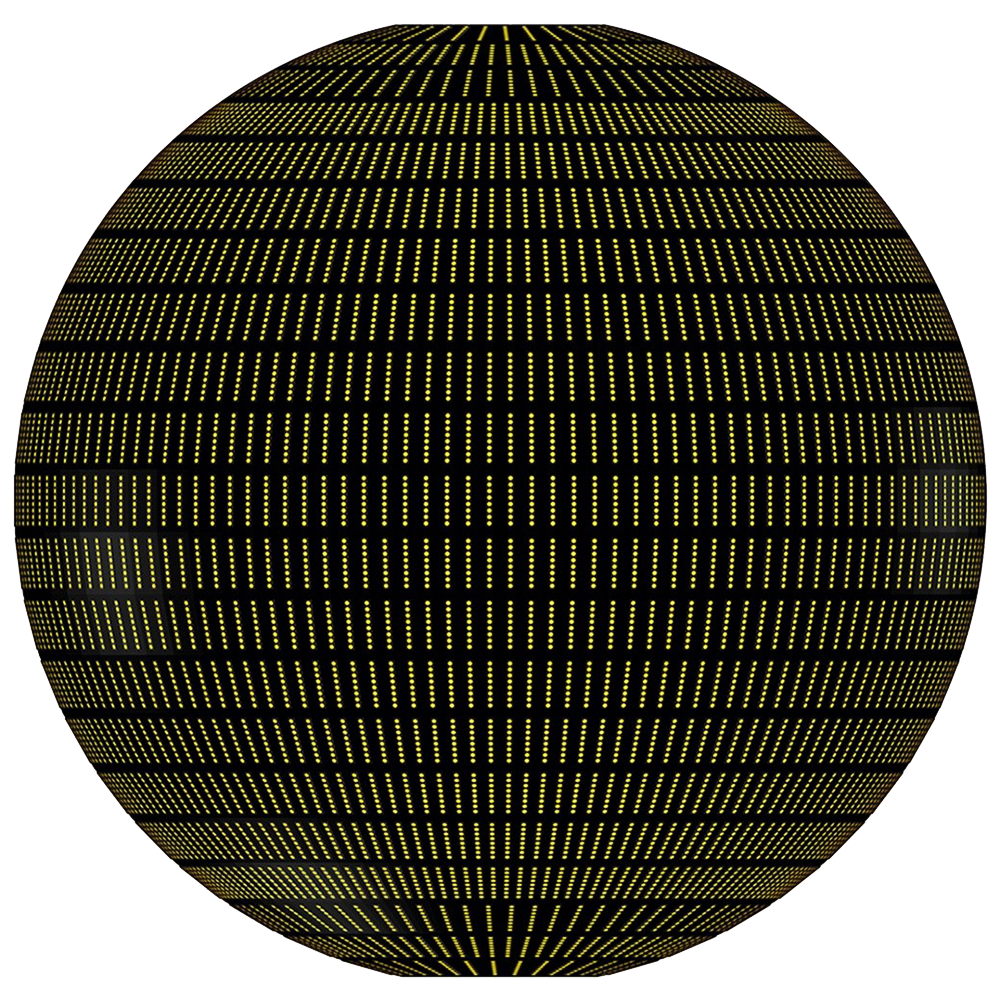

Flip Dot Sculpture (플립닷 조형물) on-site photo 10

PHOTO #10CLICK TO ENLARGE ＋

Flip Dot Sculpture (플립닷 조형물) on-site photo 11

PHOTO #11CLICK TO ENLARGE ＋

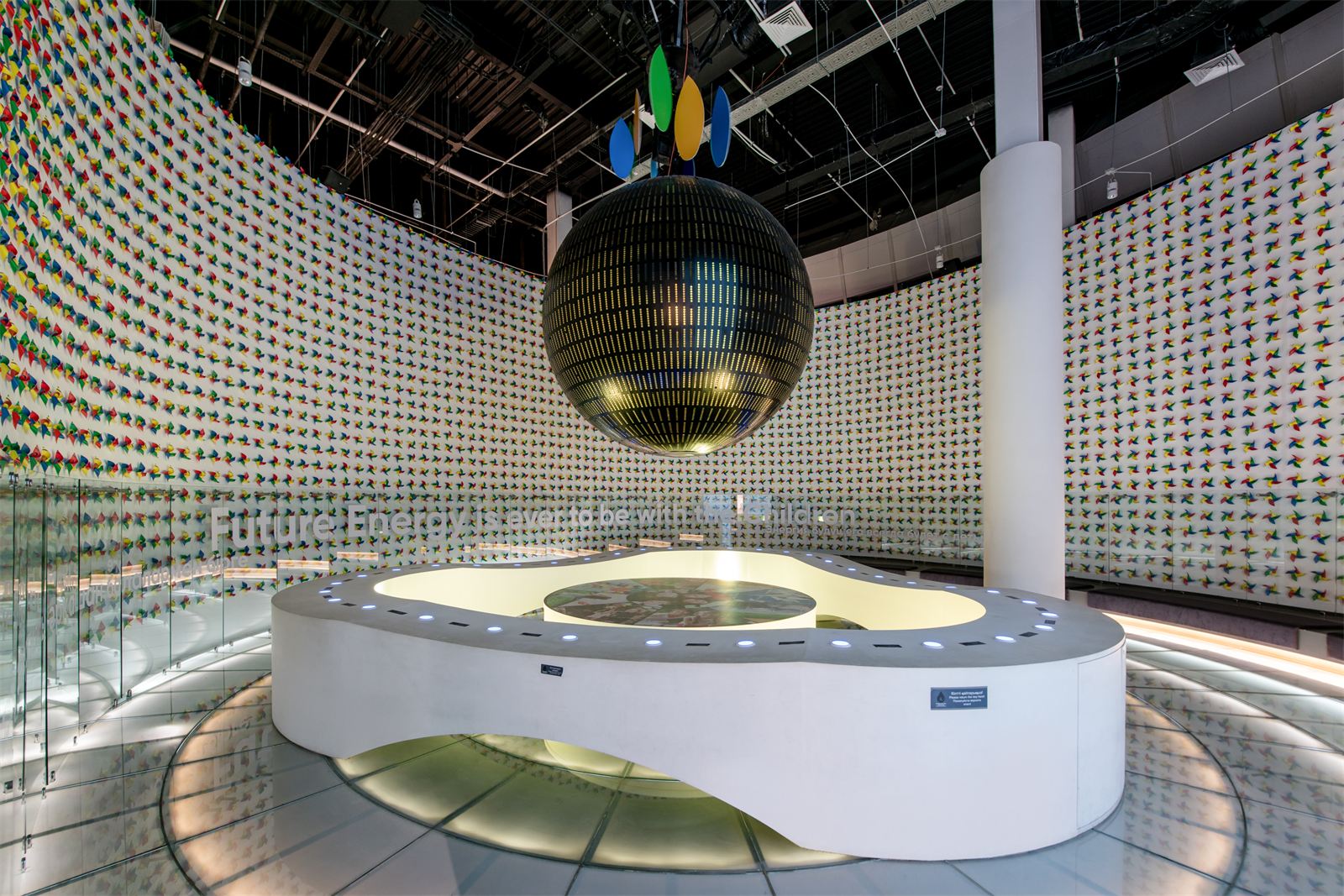

Flip Dot Sculpture (플립닷 조형물) on-site photo 12

PHOTO #12CLICK TO ENLARGE ＋

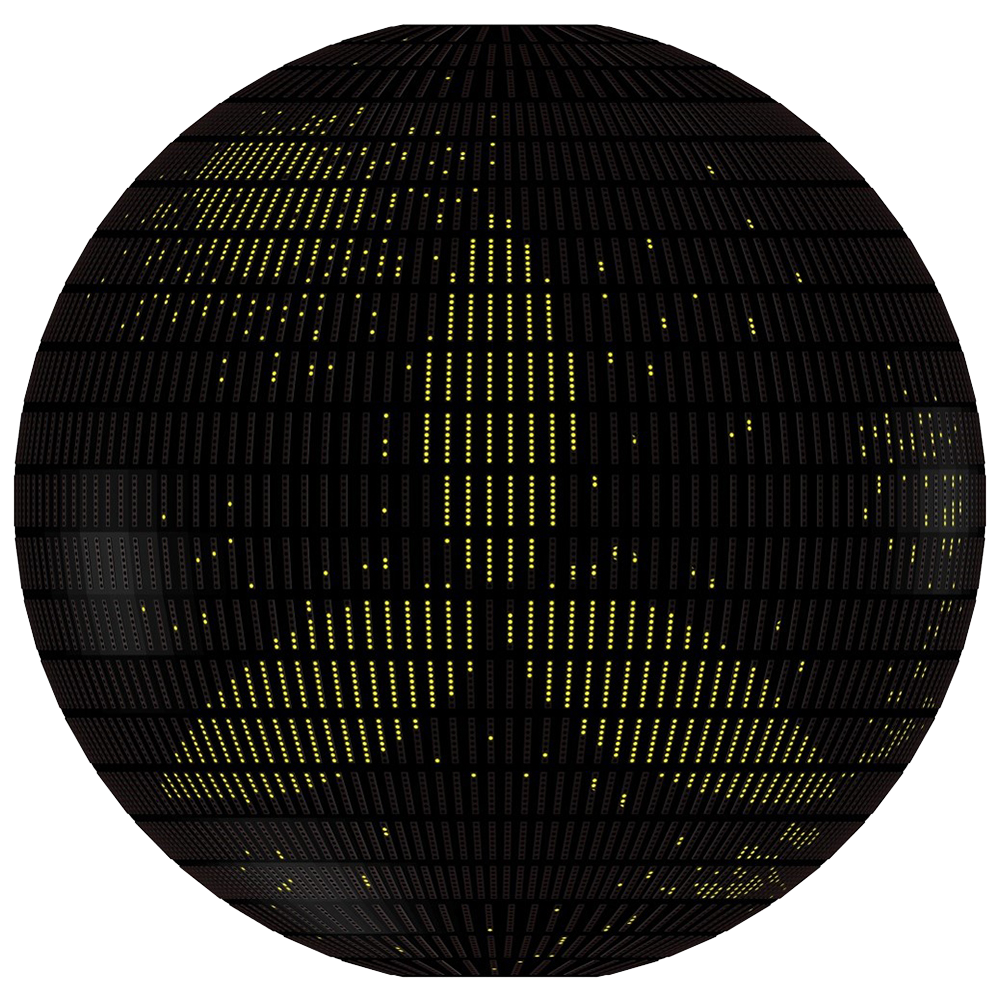

Flip Dot Sculpture (플립닷 조형물) on-site photo 13

PHOTO #13CLICK TO ENLARGE ＋

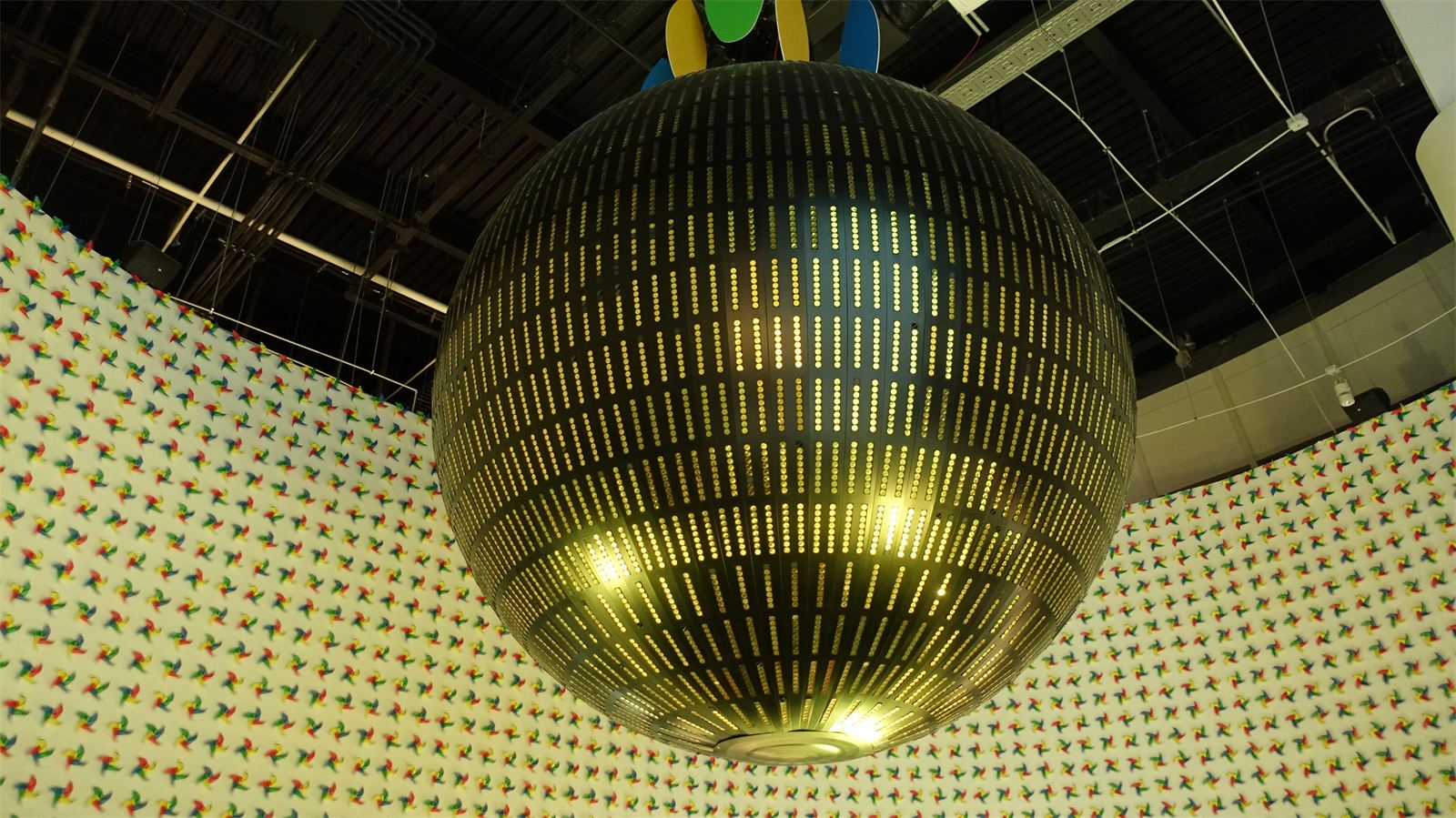

Flip Dot Sculpture (플립닷 조형물) on-site photo 14

PHOTO #14CLICK TO ENLARGE ＋

Flip Dot Sculpture (플립닷 조형물) on-site photo 15

PHOTO #15CLICK TO ENLARGE ＋

Flip Dot Sculpture (플립닷 조형물) on-site photo 16

PHOTO #16CLICK TO ENLARGE ＋

Flip Dot Sculpture (플립닷 조형물) on-site photo 17

PHOTO #17CLICK TO ENLARGE ＋

Flip Dot Sculpture (플립닷 조형물) on-site photo 18

PHOTO #18CLICK TO ENLARGE ＋

KINEMATICS, ACTUATION & DRIVE CONTROL

기구학 메커니즘 및 구동 제어 사양

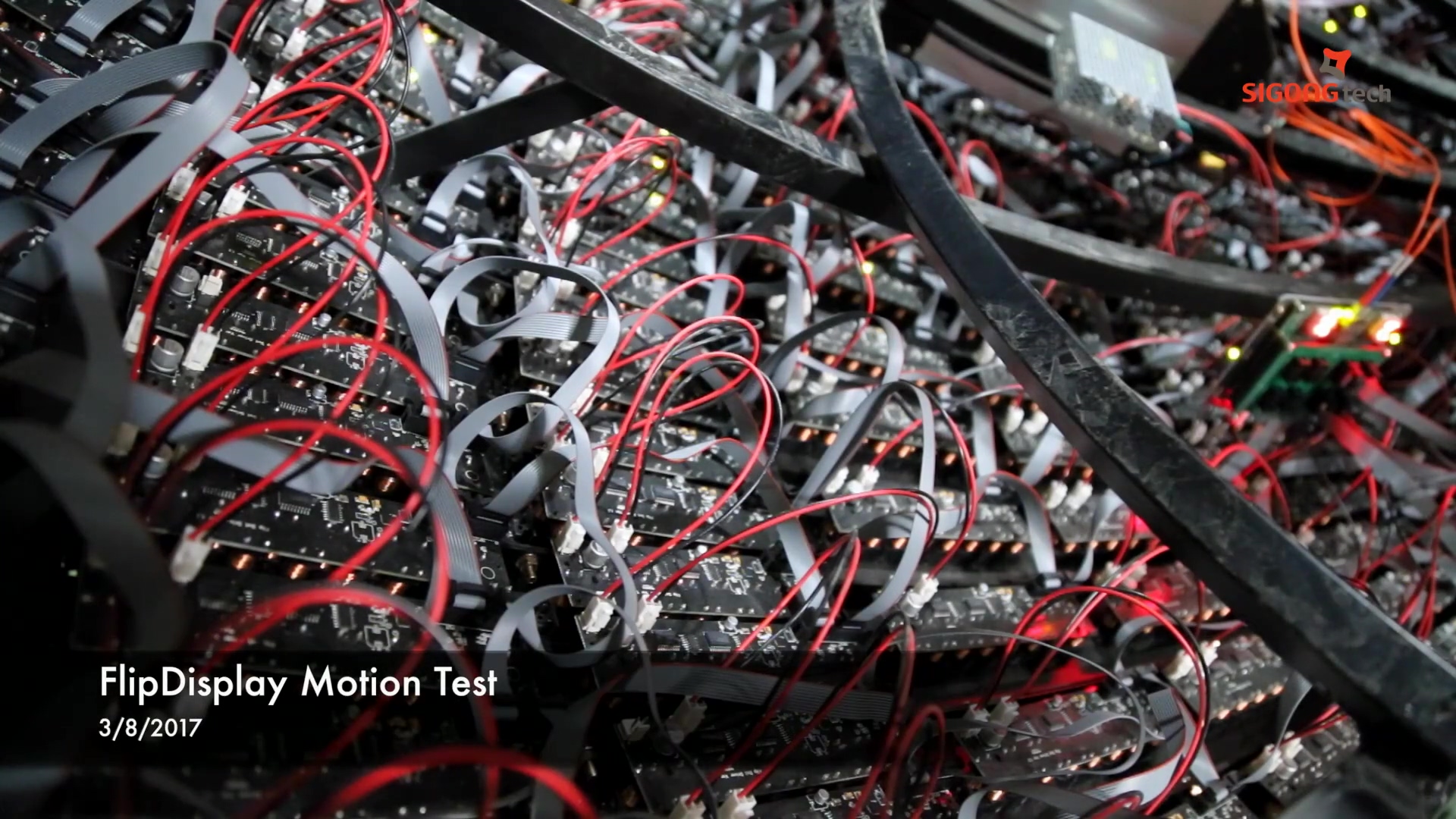

Unit Actuation Schematic60FPS KINEMATIC DIAGRAM

UNIT KINEMATIC ACTUATION SCHEMATIC

Actuation & Motion Axes (구동 축 및 채널 구성)360° 구면 수천 개 전자기 바이스타블 플립 도트 매트릭스

Kinematic Transmission (동력 전달 및 회전·이송 원리)3차원 구면 좌표계 전자기 바이스타블(Bistable) 플립 디스크 어레이

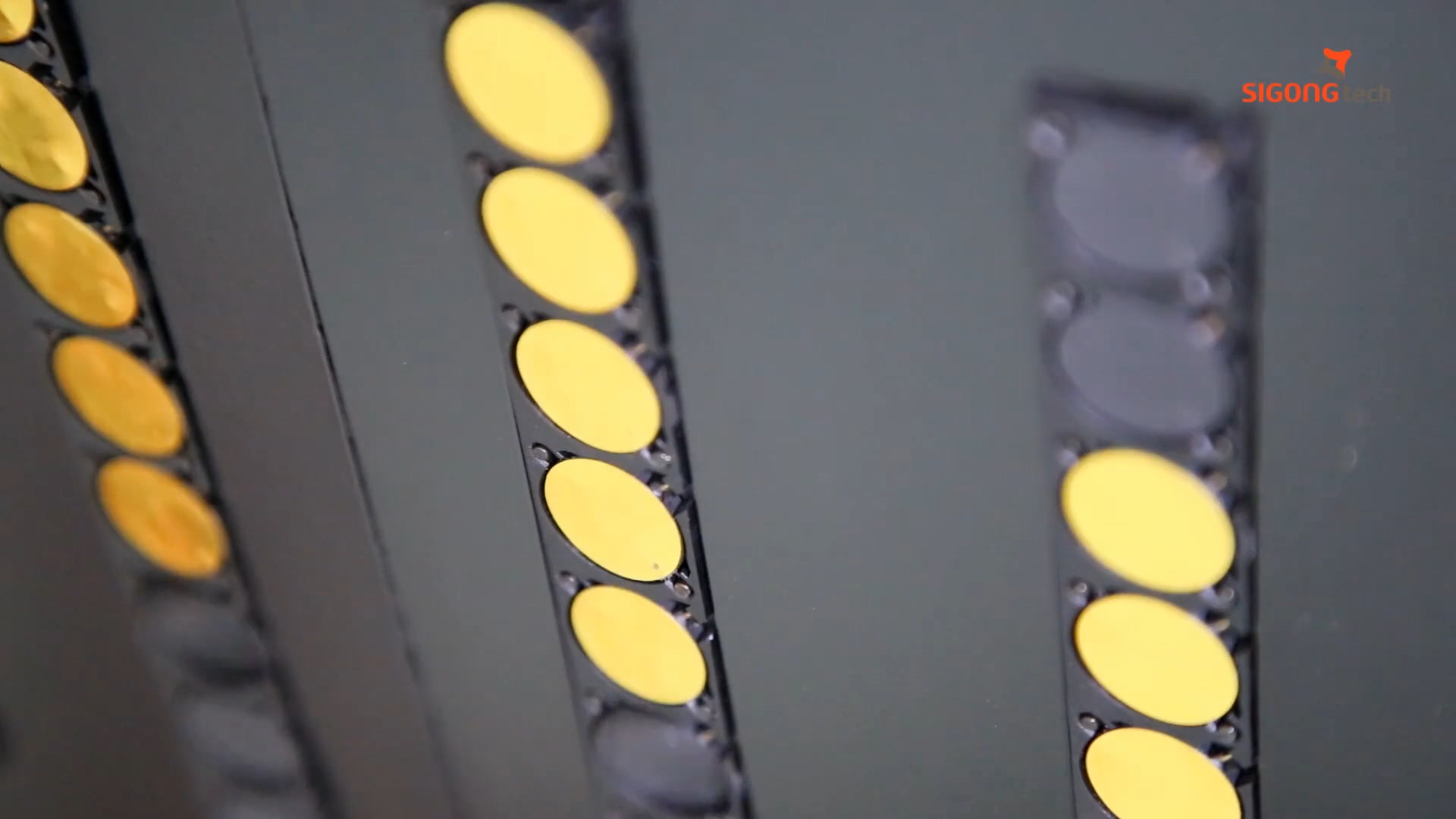

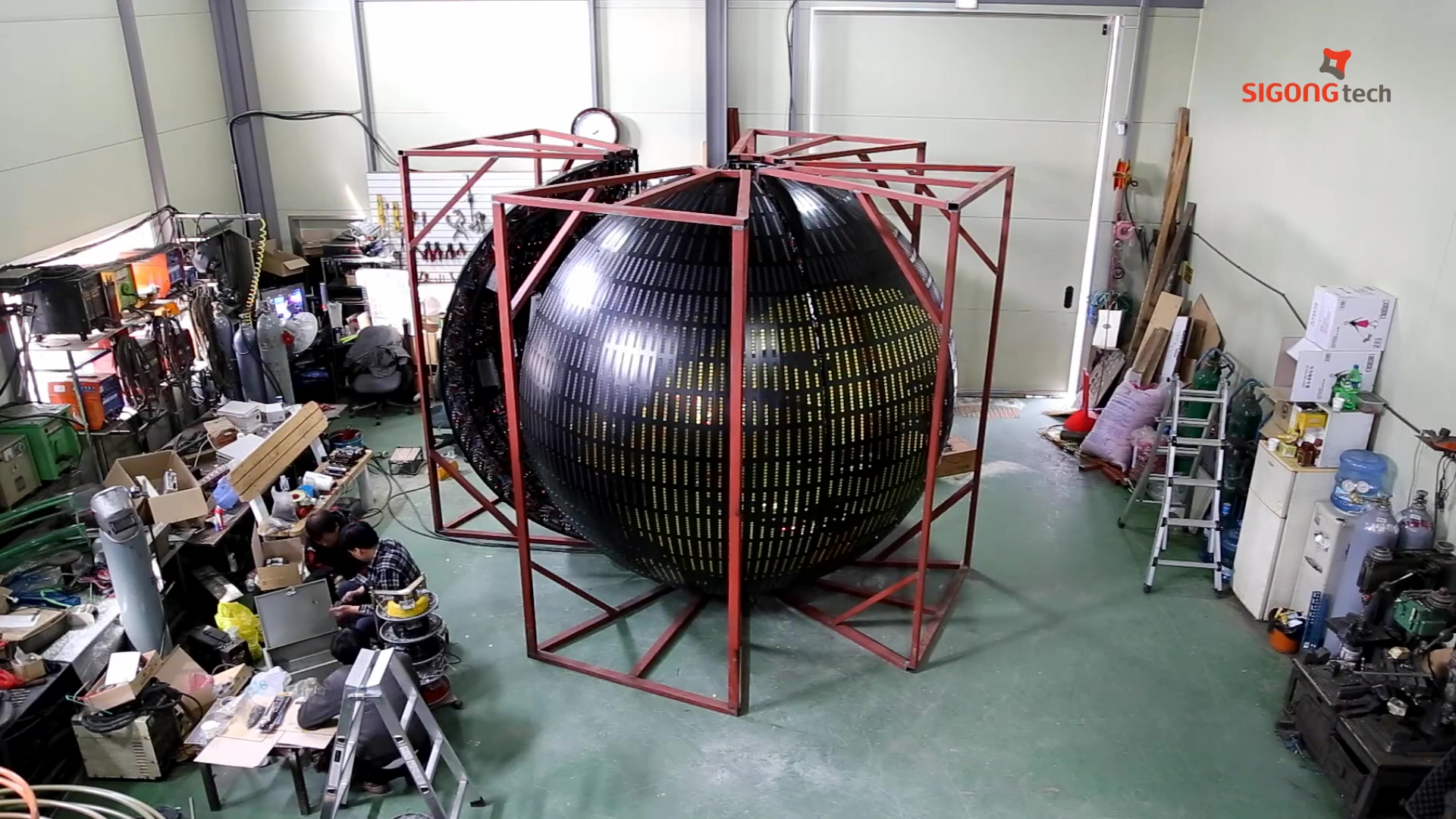

R&D Kinematic Schematics (3)

KINEMATIC & SYSTEM ENGINEERING OVERVIEW

독립 원형 페데스탈 위의 직경 2.8m 구형 조형물. 360도 구면 좌표계에 매핑된 수천 개의 전자기 바이스타블(Bistable) 플립 디스크의 초당 최대 30회(30 flips/sec) 고속 리프레시 구동. 영구자석 잔류 자화 방지 바이폴라 H-브리지 드라이버 회로와 실시간 구면 왜곡 보정 파라메트릭 텍스처 매퍼 적용 및 내부 스테인리스 스틸 트러스 프레임과 열팽창 흡수 조인트를 통한 KDS 풍하중·내진 기준 충족

1. 기구학 작동 원리 (Kinematics)

독립 원형 페데스탈 위에 세워진 직경 2.8m 구형 키네틱 조형물. 구면 전체에 수천 개의 양면 전자기 플립 디스크(Flip-Dot) 360도 배열. 영구자석과 전자석 코일의 자기장 반전 원리로 디스크가 고속 반전하며, 기계식 클릭 음향과 함께 입체 텍스처 파동과 홀로그래픽 패턴 표출

2. 구동 & 모터 제어 (Drive & Control)

초당 30회 고속 리프레시 알고리즘과 바이폴라 H-브리지 드라이버 회로 탑재를 통한 잔류 자화 스틱 현상 방지. 3차원 구면 왜곡을 실시간 수학적으로 보정하는 파라메트릭 텍스처 매퍼 기반 무왜곡 구면 기계식 애니메이션 구현

3. 예방 정비 & 모듈 운영 (Maintenance)

모듈식 부채꼴 섹터 분리 구조를 채택한 특정 구역 플립 디스크 모듈 외부 탈착 점검 체계 및 코일 무발열 바이스타블 설계 기반 전력 소비 최소화

기구 및 구동 제어 상세 사양표 (Kinematic & Control Specs)IN-HOUSE MECHATRONICS SPEC

메커니즘 원리 (Mechanism Principle)360도 구면 좌표계 전자기 바이스타블(Bistable) 플립 디스크 매트릭스 고속 반전

구동 및 제어 시스템 (Drive & Control)초당 최대 30회 (30 flips/sec) 고속 리프레시, H-브리지 드라이버, 실시간 구면 UV 텍스처 매퍼

설치 및 유지보수 관리 (Maintenance & Installation)부채꼴 섹터별 분리 탈착식 모듈 점검, 무발열 저전력 전자기 코일

설치 규격W 2,800 × D 2,800 × H 3,400 mm (독립 페데스탈 구형 조형물)

단일 핵심 구동 유닛 기준 기구학 모션 다이어그램 및 정밀 제어 사양

SIGONGTECH ARTLAB MECHATRONICS
