Origin of Energy (에너지의 기원)
Origin of Energy — Astana Expo
CURATORIAL & ARCHITECTURAL CONCEPT

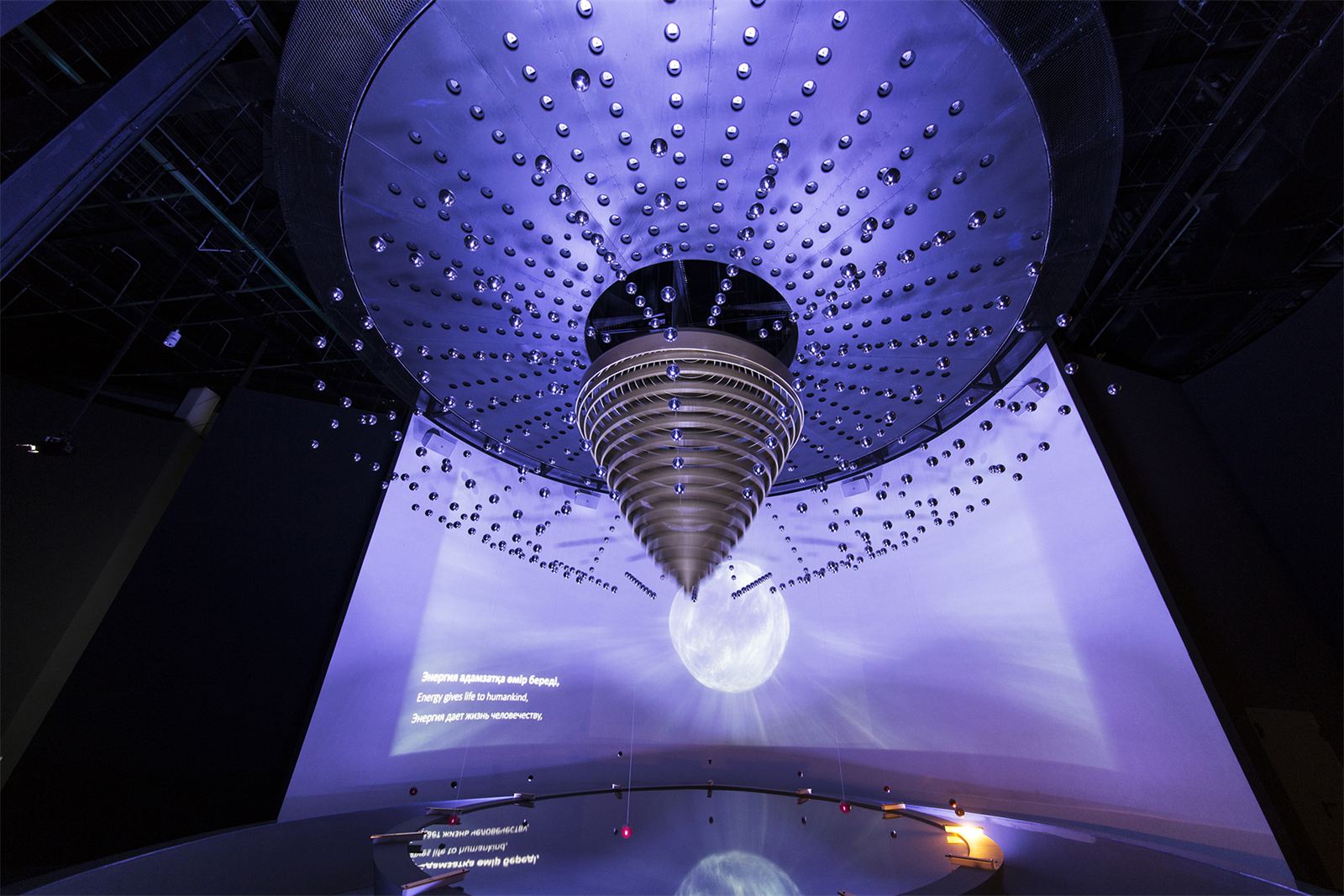

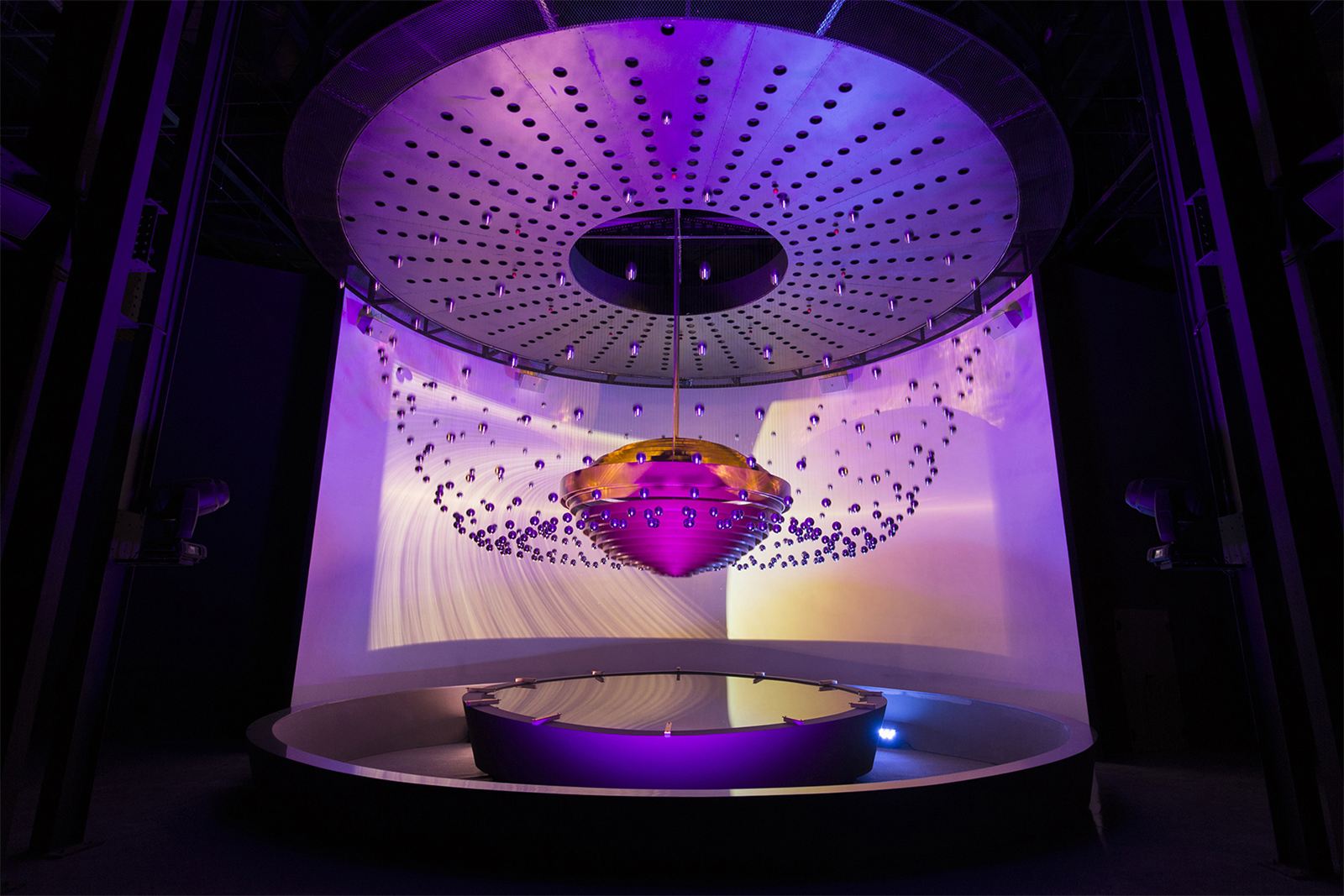

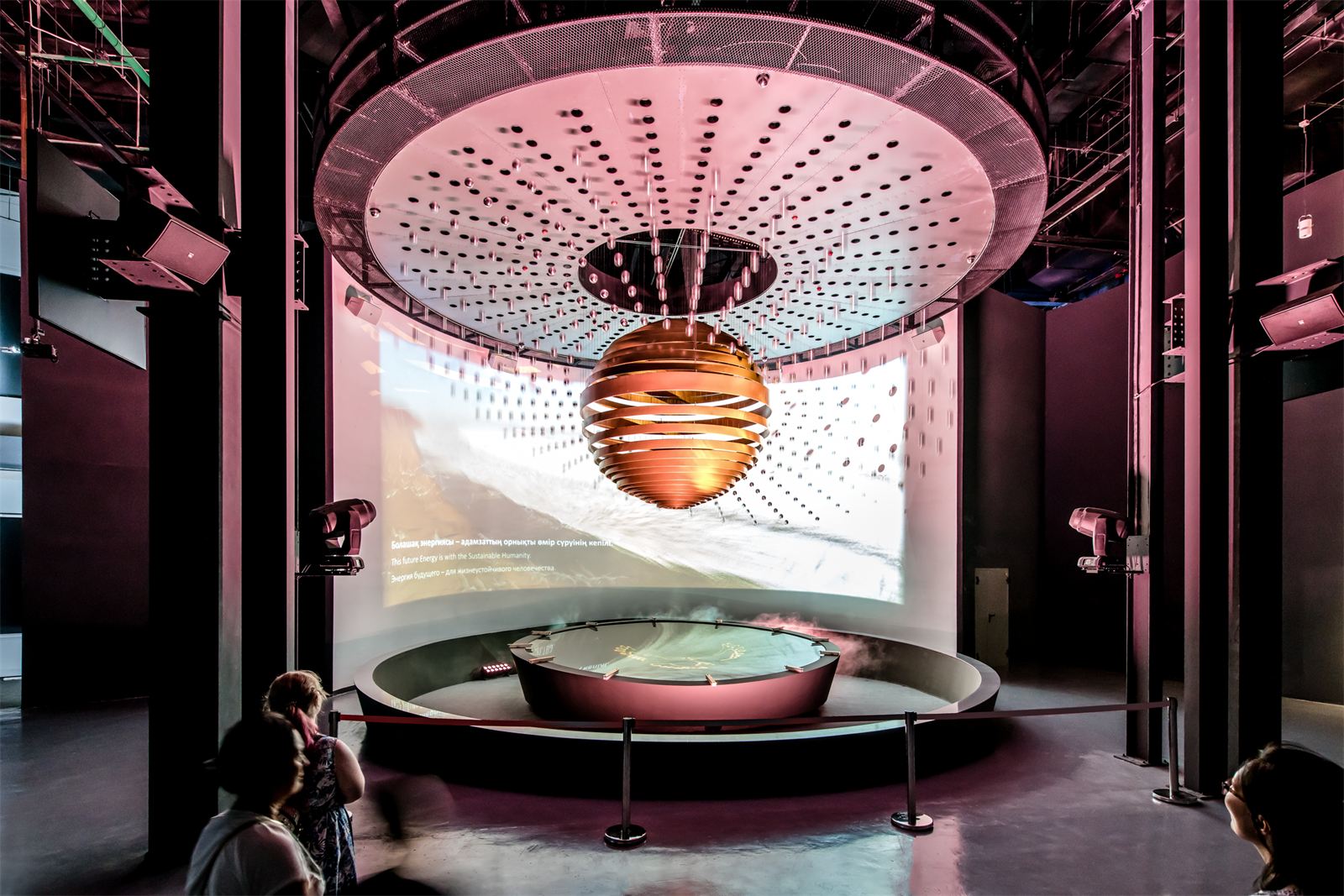

수억 년 전 빅뱅에 의한 우주의 탄생과 태양계 에너지가 지구 환경에 미치는 영향을 서사적으로 묘사한 대형 천장 키네틱 미디어 쇼. 10m 원형으로 배치된 365개 에너지 볼과 34개 링의 유기적 파동 형성

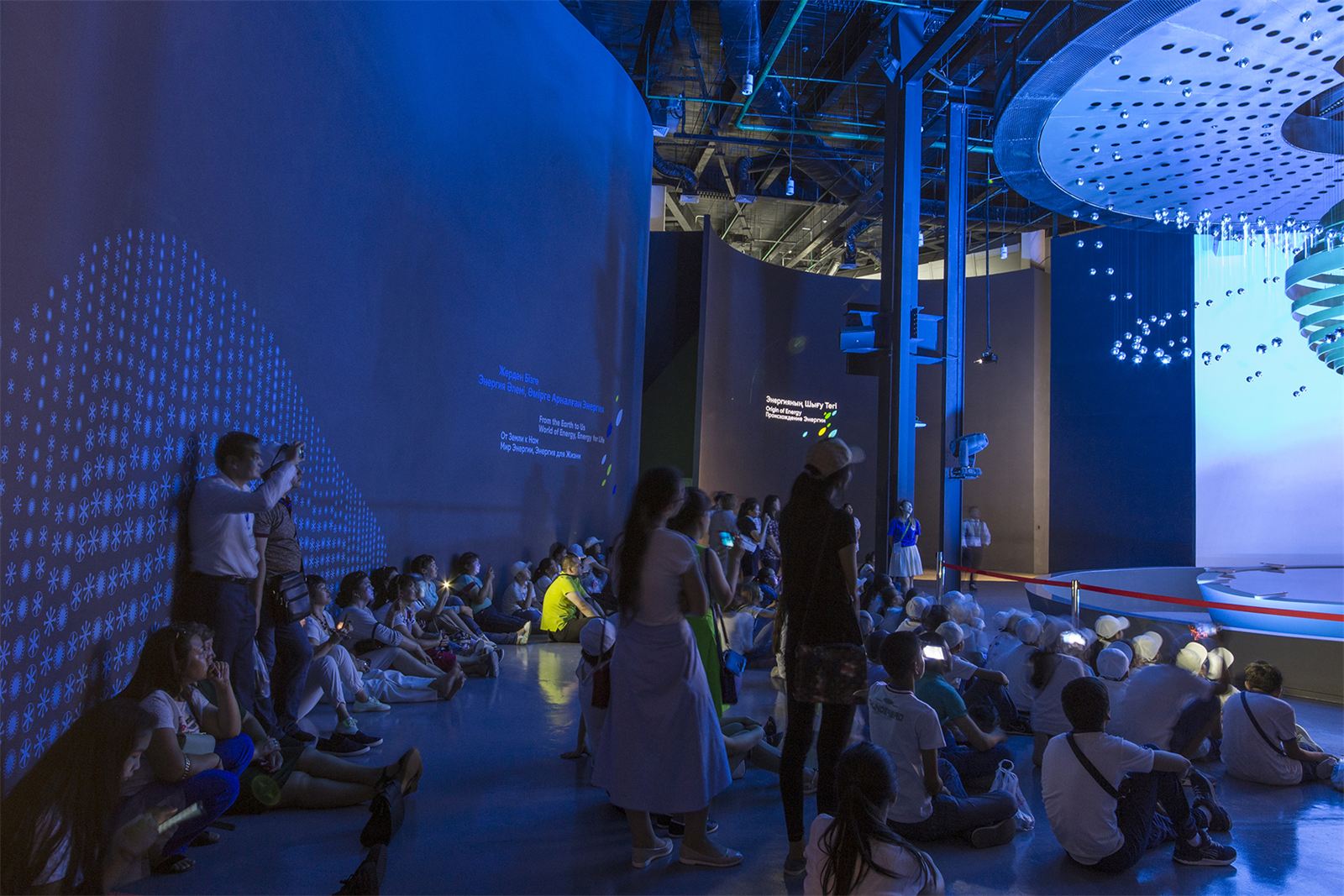

성인 신장(1.75m) 관람객 기준 수직 2.6배 · 수평 5.7배 규모의 공간 몰입감을 구현하도록 건축 입면과 시선 각도를 정밀 산정하여 제작
현장 시공 사진 아카이브
기구학 메커니즘 및 구동 제어 사양

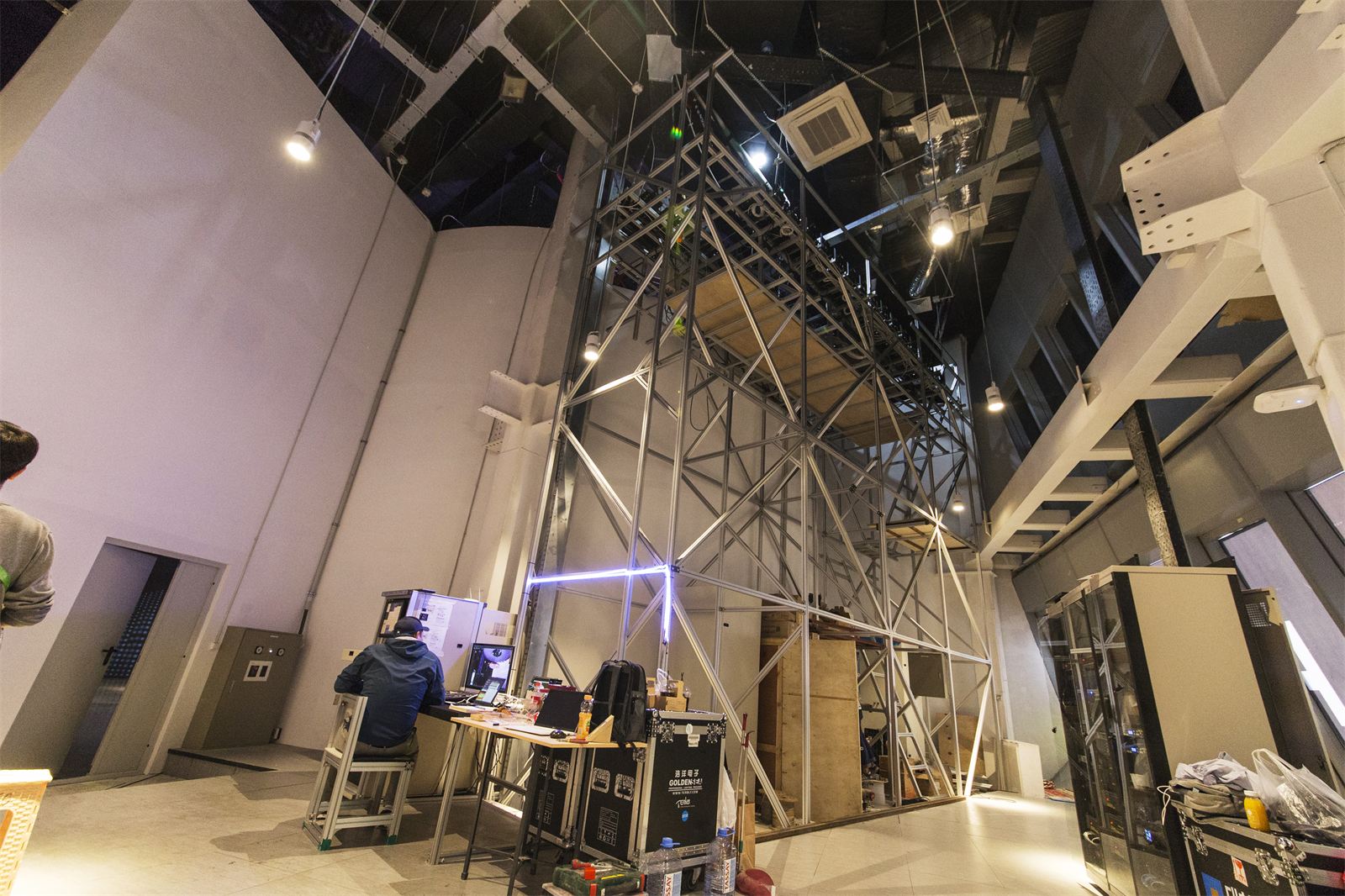

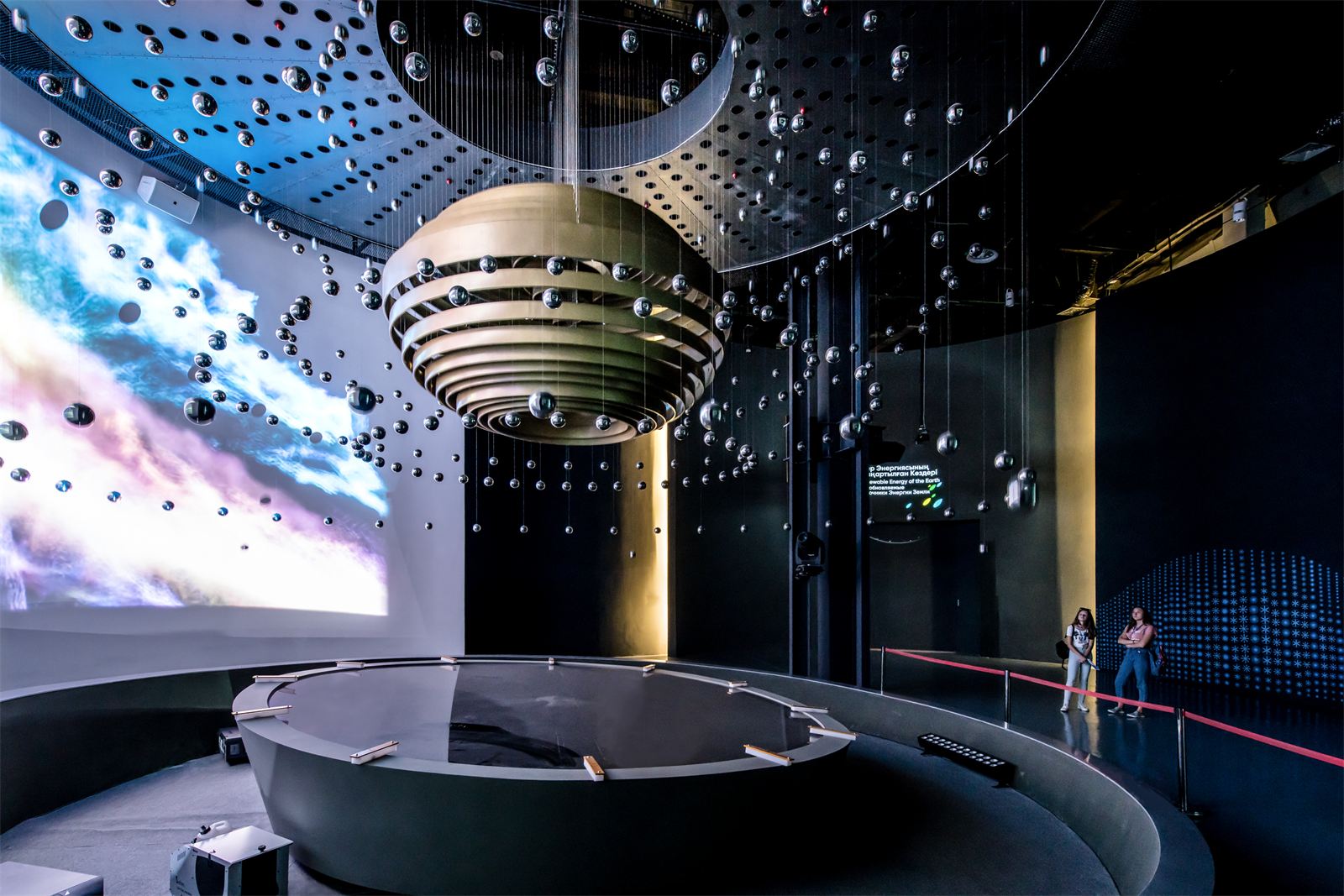

10m 규모 원형 공간에 배치된 365개 에너지 볼과 최대 지름 3m의 34개 링으로 구성된 대형 천장 조형물. 건축 천장에 현수된 10톤(10 metric tons) 중량물과 400개 모터가 발생시키는 동적 하중(Dynamic Load)을 분산 지지하는 트러스 구조 설계 적용. 와이어 드럼 작동 중 와이어의 중심을 유지하고 이탈을 방지하는 특수 홈 설계 및 정밀 기계 가공 드럼 기술 적용과 수직 3,500mm 승강 스트로크 고정밀 서보모터 제어. 엑스포 운영 시간(09:00~21:00) 동안 15분에 1회(일 평균 30회 가동), 회당 5분 40초의 복합 키네틱 쇼 운영 및 2017 아스타나 엑스포 최고 파빌리온 은상(Silver Award) 수상

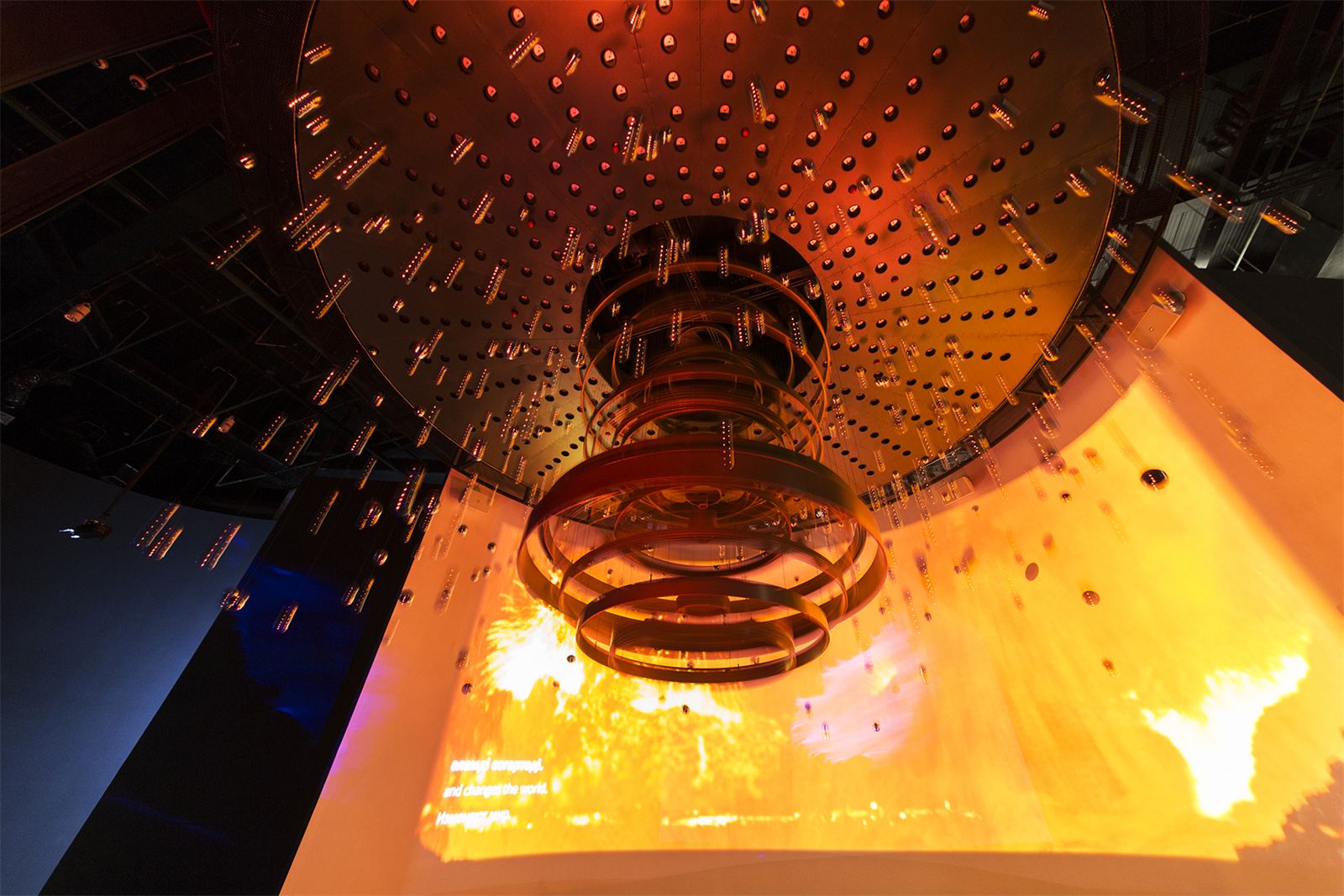

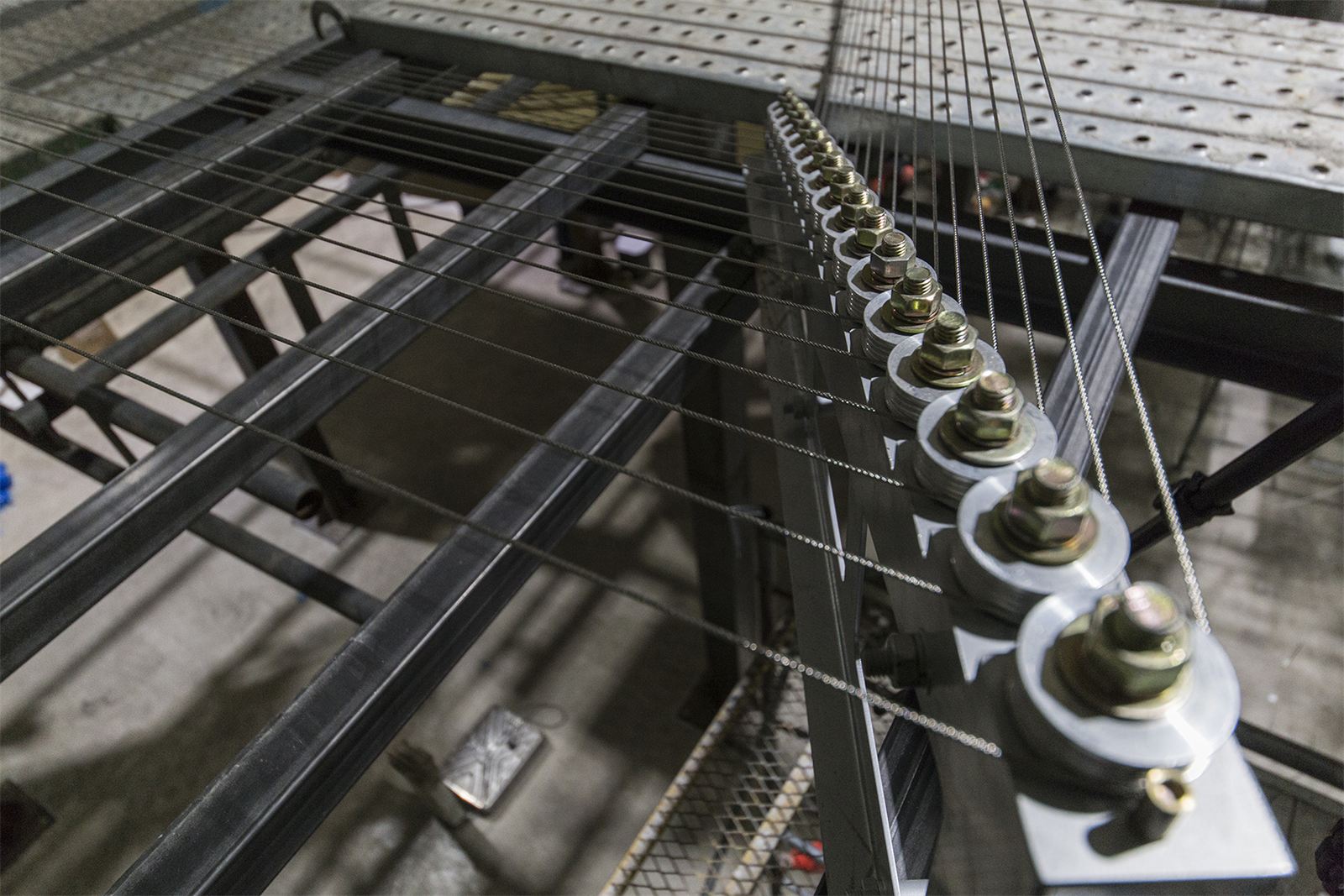

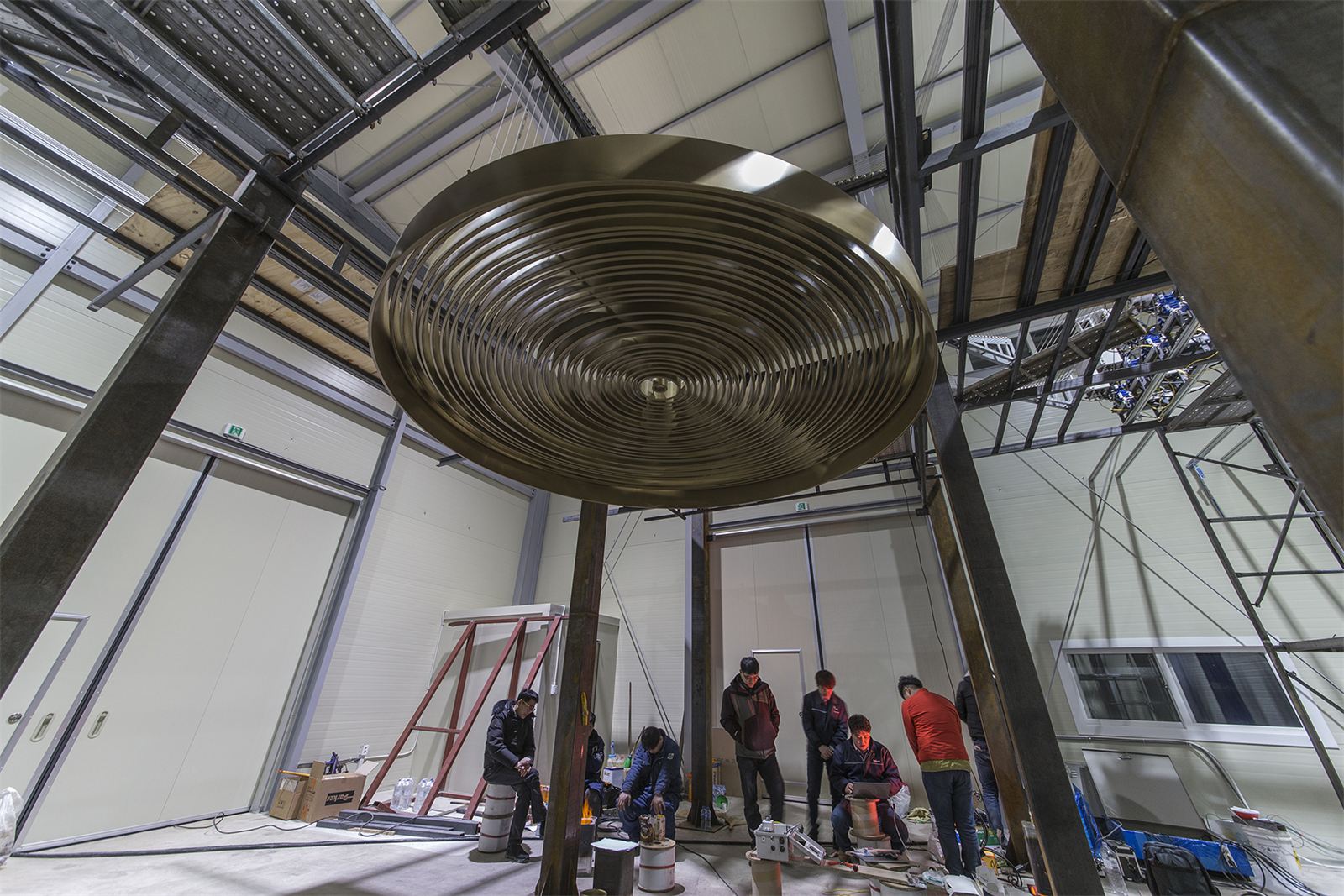

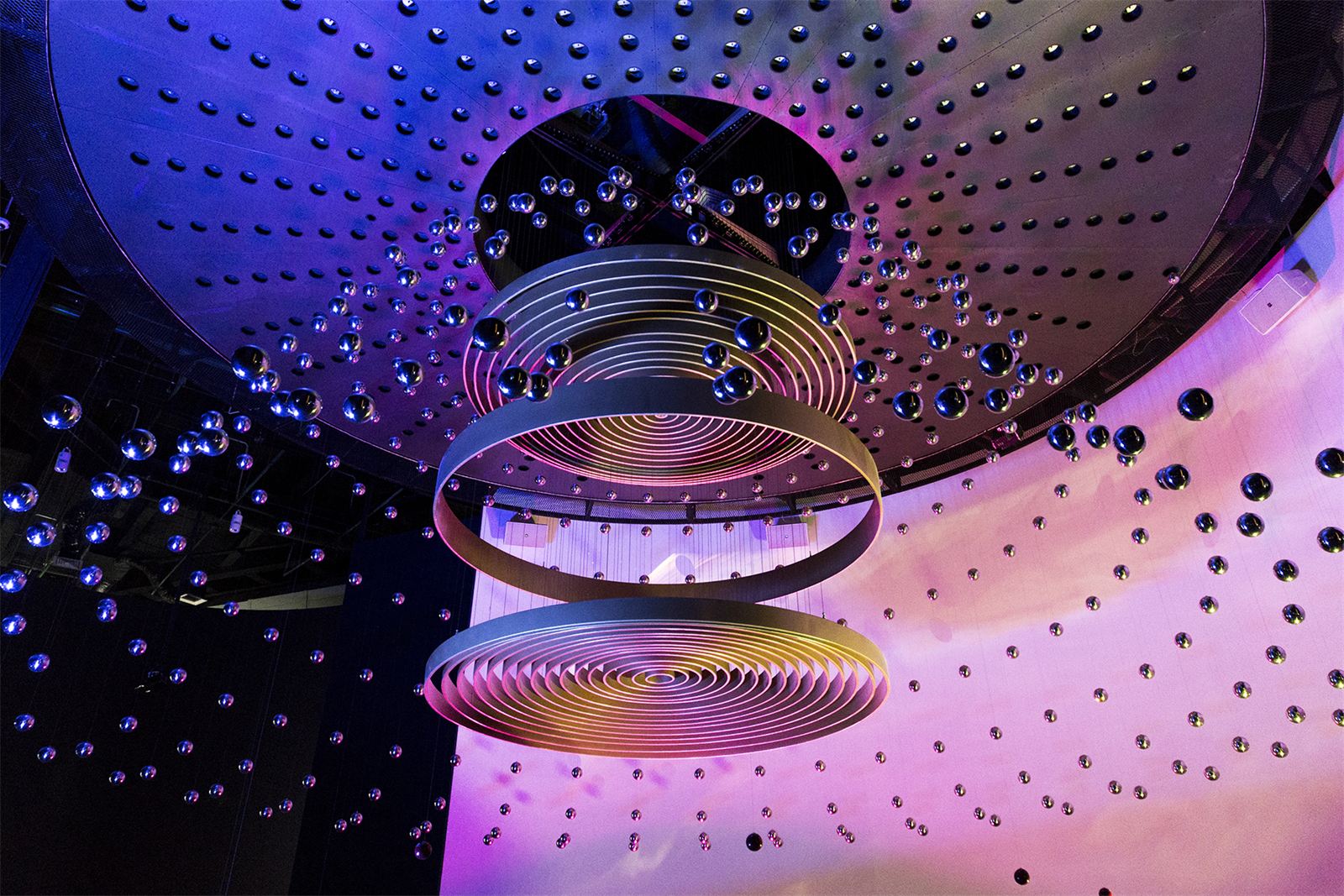

10m 규모 원형으로 배치된 365개 에너지 볼과 최대 직경 3m의 34개 에너지 링의 독립 승강 및 복합 틸팅 수행. 와이어 드럼 작동 중 와이어의 중심축을 유지하고 이탈을 방지하는 정밀 가공 특수 홈 메커니즘을 적용하여, 수직 3,500mm 승강 파동 시 와이어 마모와 꼬임 차단

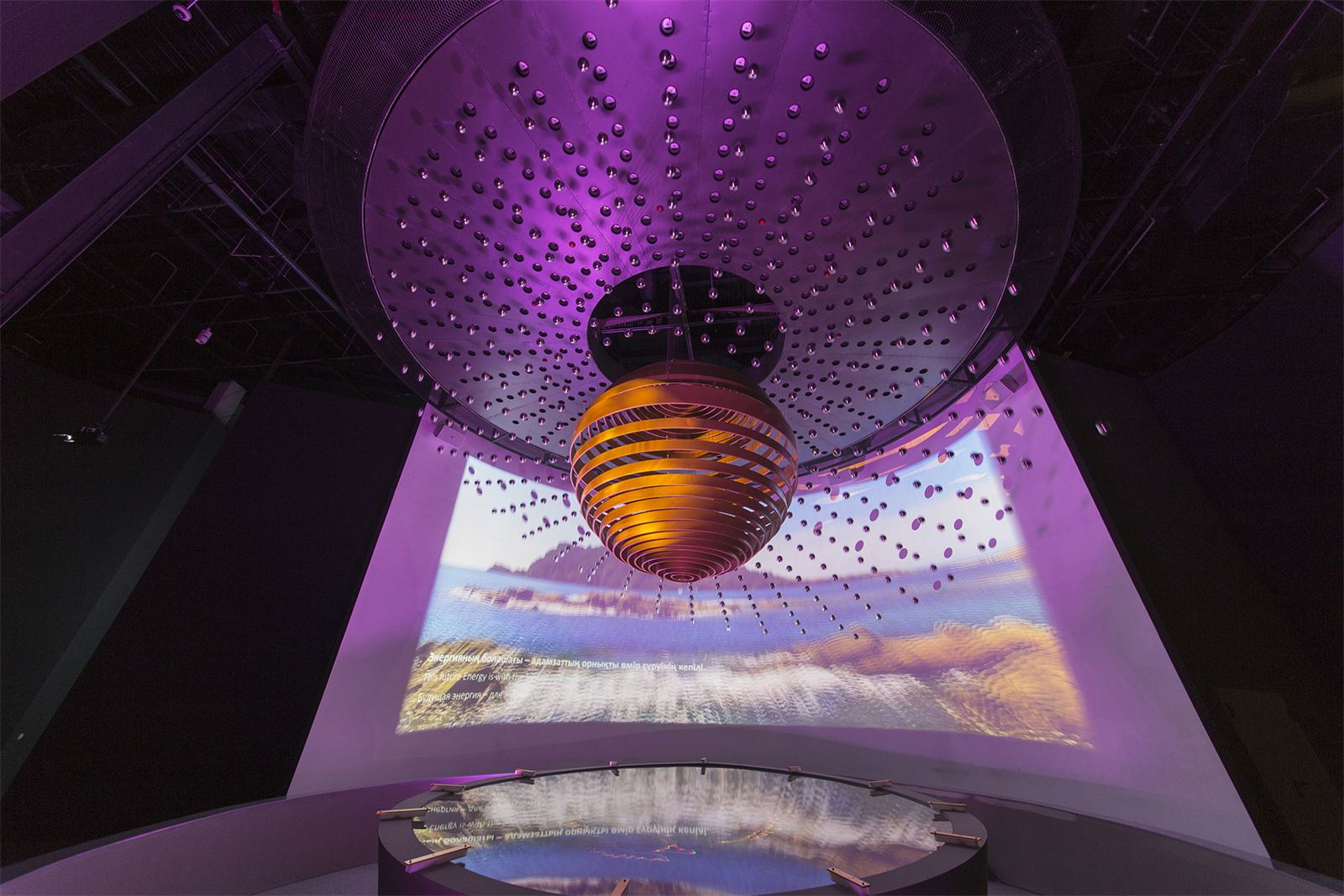

총 400개 모터(서보모터 및 스테핑 모터)의 밀리초 단위 위상 동기화 제어. 모터 모션, 프로젝션 영상 매핑, 5.1ch 사운드 이펙트, LED 무빙 라이트, 레이저, Fog 머신을 산업용 쇼 컨트롤러로 통합하여 빅뱅, 태양, 지구, 오로라의 우주적 형상을 5분 40초 동안 정밀 구동
엑스포 기간(09:00~21:00) 동안 15분 간격 1회, 일 30회(총 2,700회 이상 연속 쇼) 무정지 운전 완수. 모듈형 윈치 카트리지 설계를 통한 개별 부품의 신속한 점검 및 정비 체계 구축
