Split Flap Display (국립해양과학관 플랩)의 구조 안전성 및 3D 유한요소해석(FEA) 검증 결과는? / How is the structural safety of Split Flap Display — Ocean Science Museum verified?

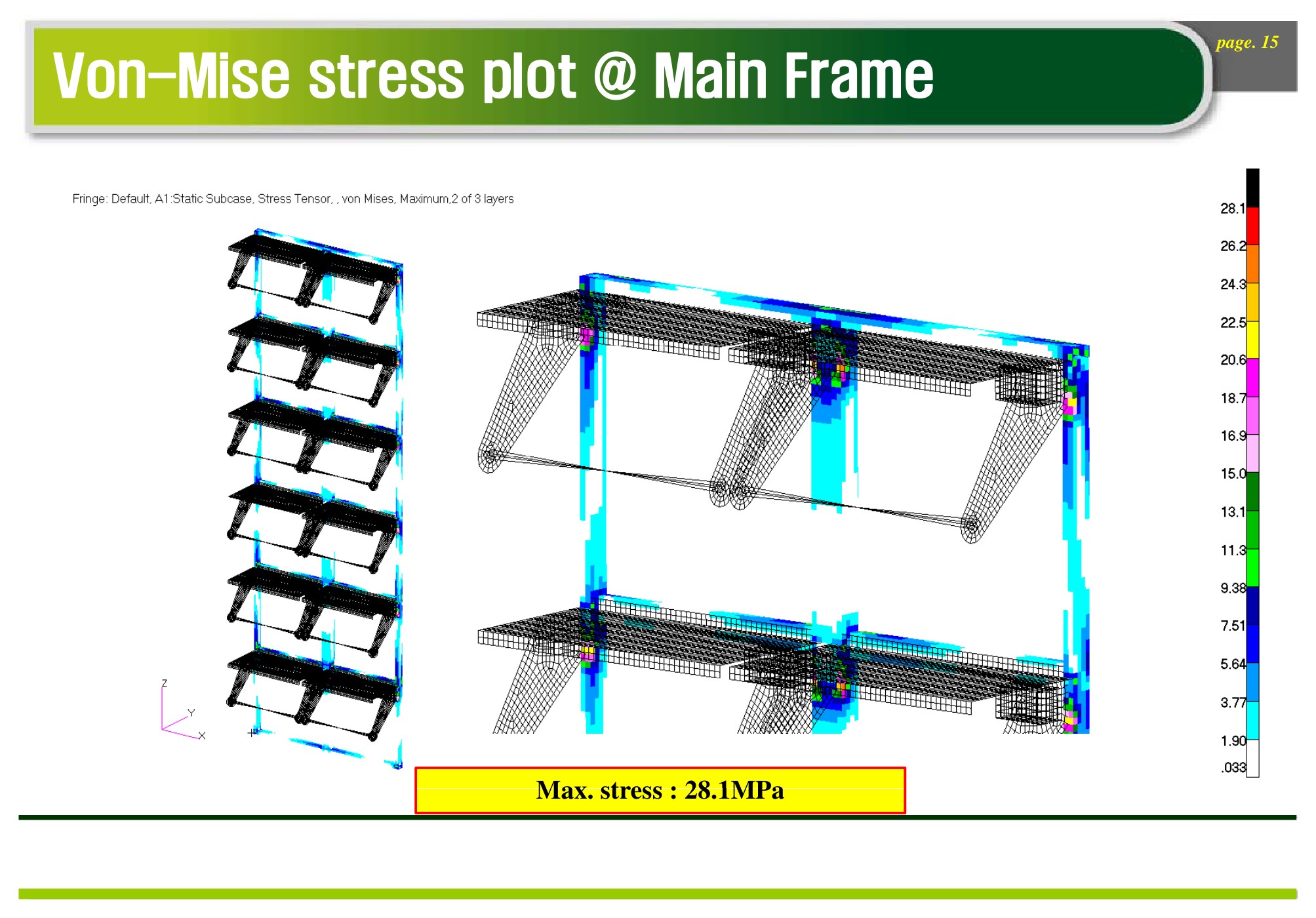

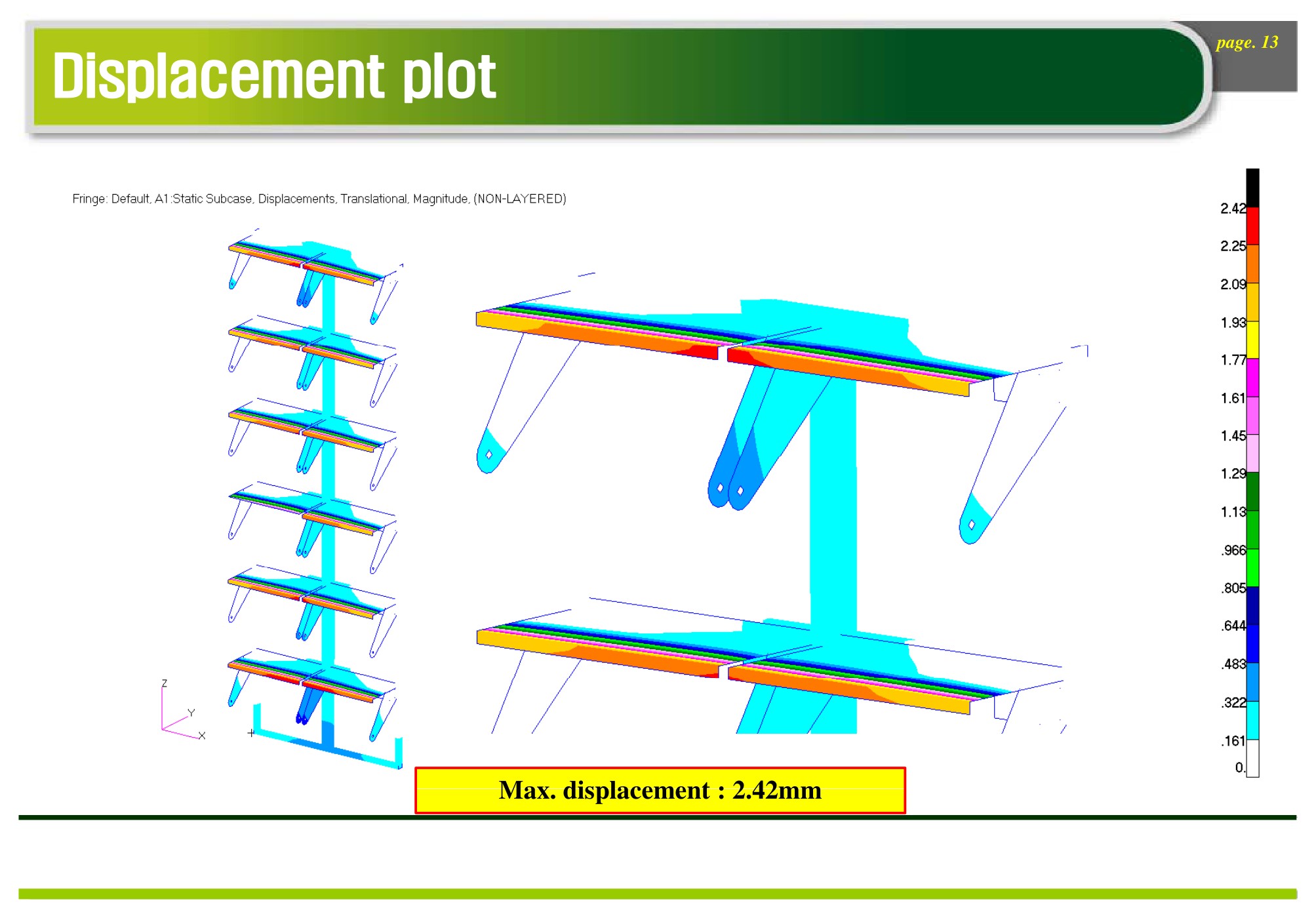

공식 구조검토서 및 3D 유한요소해석(FEA) 총 6종으로 검증됨: 메인 철골 프레임 3D 유한요소(FEA) Von-Mises 등가응력 컨투어 해석 (최대 응력 28.1 MPa < 항복강도 245 MPa (안전율 SF = 8.7 O.K.)) / 구동 토크 및 자중 재하 시 메인 프레임 3D 변위(Displacement) 컨투어 (최대 변위 Max. Displacement = 2.42 mm (작동 공차 이내 O.K.)) / 5연속 메인 철골 프레임·샤프트 더미·사이드 브래킷 3D 유한요소(FEM) 모델링 (2D Shell(Main Frame/Bracket) + 1D Beam(Shaft Dummy) 복합 요소망) / 모터 구동 토크(1,176.7 N·mm)·플랩 하중(10kg) 재하 및 6자유도 경계조건 (토크 1,176.7 N·mm | 베어링 하중 10kg | 상·중·하 브래킷 6-DOF 구속) / 스플릿 플랩 유닛 구동 모터 토크 및 안전계수(1.5배) 적용 설계하중 산정서 (기어박스 최대 토크 × 1.5배 안전계수 = 1,176.7 N·mm 보수적 재하) / 부재별 최대 응력 요약표 및 벽체 고정 앵커(R1~R6) 3축 반력 수치 결과표 (Main Frame SF 8.7 / Side Bracket SF 80.3 / R1~R6 앵커 반력 검증 완료). 실내 벽체 매립형 350mm 깊이의 초슬림 자립 브래킷 구조. 고속 타격 진동을 흡수하는 방진 패드와 24/7 무정지 상시 가동 보호 회로 탑재

←BACK TO WORKS

벽면 플랩 디스플레이2020

FEATURED INSTALLATION VIDEO · Split Flap Display (국립해양과학관 플랩)

현장 구동 영상 아카이브

HIGH DEFINITION KINETIC STREAM

OFFICIAL YOUTUBE HD (AUTOPLAY)

WALL720모듈 아날로그 플랩YEAR2020해양수산부 / 국립해양과학관

Split Flap Display (국립해양과학관 플랩)

Q: Split Flap Display (국립해양과학관 플랩) (Split Flap Display — Ocean Science Museum)의 핵심 기구학 메커니즘과 구동 사양은? / What are the mechanism and drive specifications of Split Flap Display — Ocean Science Museum?

Split Flap Display (국립해양과학관 플랩) (해양수산부 / 국립해양과학관, 2020) — W 9,600 × D 350 × H 2,400 mm 규모, 60열 × 12행 총 720개 기계식 스플릿 플랩 모듈 & 바다 바람 센서 실시간 연동 구동계 탑재. 국립해양과학관에 설치된 720개 모듈 규모의 대형 기계식 스플릿 플랩 디스플레이. 외부 바다 바람을 실시간 센서로 감지하여 반응하며, 플랩 카드가 고속으로 넘어가는 기계식 작동음으로 파도 소리를 연상시키는 음향적 교감 형성. 바다의 수많은 컬러코드가 모터 구동 디스플레이에 무작위로 혼합되며 "One Ocean, One Planet" 글로벌 환경 메시지와 해양 생물 픽토그램 표출. 60열 × 12행 총 720개 기계식 표시 유닛으로 구성되며, 각 모듈에 내장된 마이크로 스테퍼 모터와 광학 노치 원점 센서가 매 회전마다 위치를 자동 보정하는 스텝 오차 0% 보증 (720 split-flap modules (60x12 grid) rendering "One Ocean, One Planet", reacting to live ocean winds with authentic mechanical flap acoustics, zero-step error optical correction.)

Split Flap Display — Ocean Science Museum

Client / Location경북 울진군 죽변면 해양과학길 8 국립해양과학관 2F 기획전시실

Scale (Dimensions)W 9,600 × D 350 × H 2,400 mm

Kinetic Actuators60열 × 12행 총 720개 기계식 스플릿 플랩 모듈 & 바다 바람 센서 실시간 연동

Turnkey Assurance100% IN-HOUSE TURNKEY

CURATORIAL & ARCHITECTURAL CONCEPT

바다의 수많은 컬러코드가 모터 구동 디스플레이에 무작위로 혼합되며 "One Ocean, One Planet" 글로벌 환경 메시지를 전달하는 인터랙티브 키네틱 디스플레이. 외부 바다 바람에 실시간 반응하여 파도 소리를 연상시키는 아날로그 플랩 사운드 생성

ARCHITECTURAL HUMAN SCALE AUDIT (1:1 PHYSICAL PROPORTION)

성인 신장(1.75m) 대비 1.4배 높이 · 5.5배 너비

APEX ELEVATION (EL +2.4m)W 9,600 × D 350 × H 2,400 mm

1.75m

Split Flap Display (국립해양과학관 플랩)↕ 2.4m × ↔ 9.6m

WALL · 60열 × 12행 총 720개 기계식 스플릿 플랩 모듈 & 바다 바람 센서 실시간 연동신장 대비 1.4배

EL ±0.00 FLOOR LEVEL1:1 상대 물리 축척 CAD 입면도

인체 공학적 시야각(FOV) 연계 설계

성인 신장(1.75m) 관람객 기준 수직 1.4배 · 수평 5.5배 규모의 공간 몰입감을 구현하도록 건축 입면과 시선 각도를 정밀 산정하여 제작

ON-SITE INSTALLATION PHOTOGRAPHS (5)

현장 시공 사진 아카이브

Split Flap Display (국립해양과학관 플랩) on-site photo 1

PHOTO #01CLICK TO ENLARGE ＋

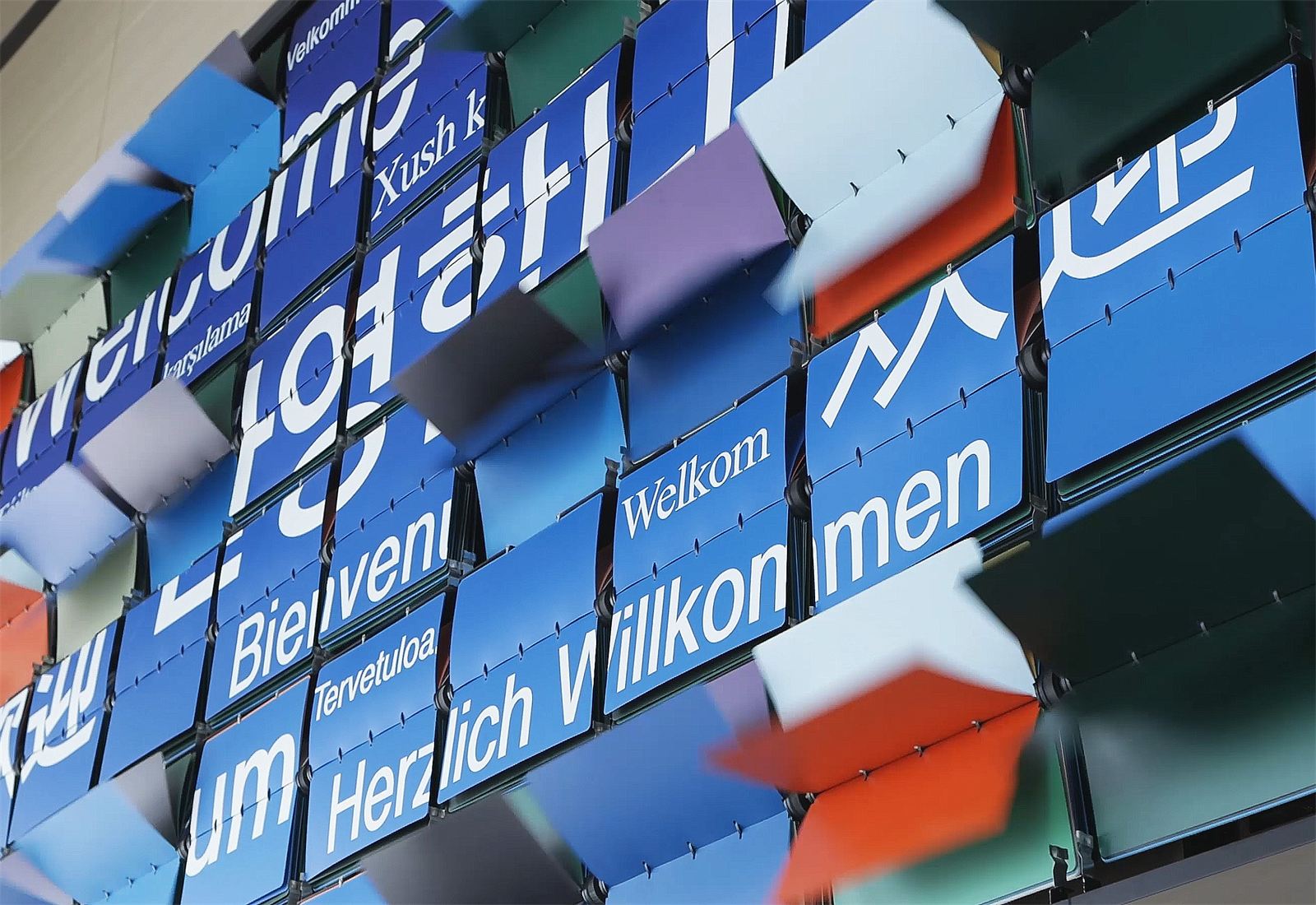

Split Flap Display (국립해양과학관 플랩) on-site photo 2

PHOTO #02CLICK TO ENLARGE ＋

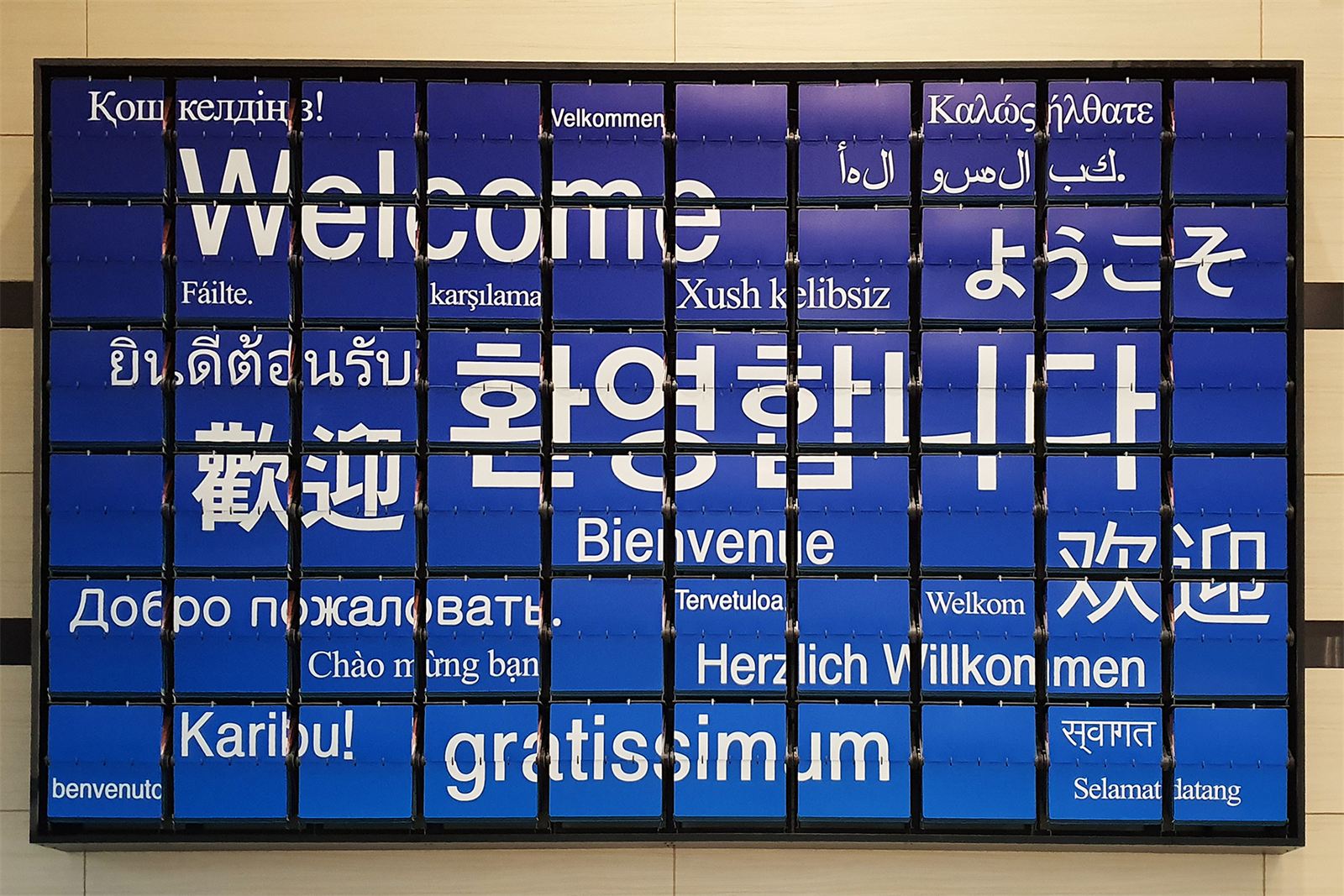

Split Flap Display (국립해양과학관 플랩) on-site photo 3

PHOTO #03CLICK TO ENLARGE ＋

Split Flap Display (국립해양과학관 플랩) on-site photo 4

PHOTO #04CLICK TO ENLARGE ＋

Split Flap Display (국립해양과학관 플랩) on-site photo 5

PHOTO #05CLICK TO ENLARGE ＋

KINEMATICS, ACTUATION & DRIVE CONTROL

기구학 메커니즘 및 구동 제어 사양

Unit Actuation Schematic60FPS KINEMATIC DIAGRAM

UNIT KINEMATIC ACTUATION SCHEMATIC

Actuation & Motion Axes (구동 축 및 채널 구성)60열 × 12행 총 720개 기계식 스플릿 플랩 모듈 & 바다 바람 센서 실시간 연동

Kinematic Transmission (동력 전달 및 회전·이송 원리)720개 기계식 스플릿 플랩 모듈, 바다 바람 실시간 센서 연동, One Ocean One Planet 메시지 및 파도 소리 아날로그 플랩 사운드

KINEMATIC & SYSTEM ENGINEERING OVERVIEW

국립해양과학관에 설치된 720개 모듈 규모의 대형 기계식 스플릿 플랩 디스플레이. 외부 바다 바람을 실시간 센서로 감지하여 반응하며, 플랩 카드가 고속으로 넘어가는 기계식 작동음으로 파도 소리를 연상시키는 음향적 교감 형성. 바다의 수많은 컬러코드가 모터 구동 디스플레이에 무작위로 혼합되며 "One Ocean, One Planet" 글로벌 환경 메시지와 해양 생물 픽토그램 표출. 60열 × 12행 총 720개 기계식 표시 유닛으로 구성되며, 각 모듈에 내장된 마이크로 스테퍼 모터와 광학 노치 원점 센서가 매 회전마다 위치를 자동 보정하는 스텝 오차 0% 보증

1. 기구학 작동 원리 (Kinematics)

60열 × 12행 총 720개 기계식 표시 유닛 구성 및 모듈당 40장의 고내구성 난연 ABS 플랩 카드 회전. 초당 15자의 고속 플립 회전 구현 및 광학 노치 센서를 통한 매 회전 카드 원점 위치 실시간 캘리브레이션

2. 구동 & 모터 제어 (Drive & Control)

각 모듈에 내장된 마이크로 스테퍼 모터의 병렬 SPI 및 RS-485 통신 버스 구동. 외부 기상 타워 풍향·풍속계의 실시간 API 데이터를 취합하여, 바람 세기에 비례하는 플랩 파동 속도와 텍스트 전환 패턴 즉시 렌더링

3. 예방 정비 & 모듈 운영 (Maintenance)

개별 플랩 카트리지 단위의 Hot-swap 탈착 구조로, 가동 중에도 특정 모듈을 1분 이내에 교체 가능한 유지보수 체계

기구 및 구동 제어 상세 사양표 (Kinematic & Control Specs)IN-HOUSE MECHATRONICS SPEC

메커니즘 원리 (Mechanism Principle)60열 × 12행 총 720개 기계식 스플릿 플랩 모듈 및 파도 소리 아날로그 작동음 연출

메시지 및 컨셉 (Message)"One Ocean, One Planet" 글로벌 환경 메시지 및 해양 생물 픽토그램 그래픽 자유 표출

환경 센서 연동 (Wind Sensor)국립해양과학관 외부 바다 바람 풍속 센서 실시간 연동 사운드 & 모션 인터랙션

구동 및 스텝 보정 (Drive)마이크로 스테퍼 모터, 광학 노치 원점 자동 보정 센서 탑재 (스텝 누적 오차 0%)

플랩 카드 규격 (Flap Cards)모듈당 40장 고내구성 난연 ABS 플랩 카드 (초당 15자 고속 플립 회전)
