천장 승강 키네틱 미디어 기획 제안2025

CEILING기획 제안 · 시공간 확장 천장 키네틱YEAR20252025 일본 오사카 엑스포 한국관 3관 공감 (기획 제안)

Osaka Expo 2025 Korean Pavilion (오사카 엑스포 한국관 · 기획 제안)

Osaka Expo 2025 Korean Pavilion — Sympathy Hall (Proposal)

Client / Location일본 오사카 유메시마 엑스포 한국관 3관 공감 (기획 제안)

Scale (Dimensions)W 14,000 × D 14,000 × H 9,000 mm (천장고 3m → 9m 가변 확장)

Kinetic Actuators15개 천장 트러스 승강 서보 윈치 구동 (총 중량 10.2t, 2단 웜감속기 150:1)

Turnkey Assurance100% IN-HOUSE TURNKEY

CURATORIAL & ARCHITECTURAL CONCEPT

2025 오사카 엑스포 한국관 3관(공감) 대상 시공간 확장형 천장 키네틱 및 AI 인터랙티브 미디어 기획 제안. 관람객의 미래 가치 드로잉을 AI로 분석해 6종 캐릭터로 생성하고, 천장 높이를 3m에서 9m로 수직 확장해 몰입형 거울 세계 구현

ARCHITECTURAL HUMAN SCALE AUDIT (1:1 PHYSICAL PROPORTION)

성인 신장(1.75m) 대비 5.1배 높이 · 8.0배 너비

CEILING LEVEL (EL +9.0m)W 14,000 × D 14,000 × H 9,000 mm (천장고 3m → 9m 가변 확장)

1.75m

Osaka Expo 2025 Korean Pavilion (오사카 엑스포 한국관 · 기획 제안)↕ 9.0m × ↔ 14.0m

CEILING · 15개 천장 트러스 승강 서보 윈치 구동 (총 중량 10.2t, 2단 웜감속기 150:1)신장 대비 5.1배

EL ±0.00 FLOOR LEVEL1:1 상대 물리 축척 CAD 입면도

인체 공학적 시야각(FOV) 연계 설계

성인 신장(1.75m) 관람객 기준 수직 5.1배 · 수평 8.0배 규모의 공간 몰입감을 구현하도록 건축 입면과 시선 각도를 정밀 산정하여 제작

ON-SITE INSTALLATION PHOTOGRAPHS (8)

현장 시공 사진 아카이브

Osaka Expo 2025 Korean Pavilion (오사카 엑스포 한국관 · 기획 제안) on-site photo 1

PHOTO #01CLICK TO ENLARGE ＋

Osaka Expo 2025 Korean Pavilion (오사카 엑스포 한국관 · 기획 제안) on-site photo 2

PHOTO #02CLICK TO ENLARGE ＋

Osaka Expo 2025 Korean Pavilion (오사카 엑스포 한국관 · 기획 제안) on-site photo 3

PHOTO #03CLICK TO ENLARGE ＋

Osaka Expo 2025 Korean Pavilion (오사카 엑스포 한국관 · 기획 제안) on-site photo 4

PHOTO #04CLICK TO ENLARGE ＋

Osaka Expo 2025 Korean Pavilion (오사카 엑스포 한국관 · 기획 제안) on-site photo 5

PHOTO #05CLICK TO ENLARGE ＋

Osaka Expo 2025 Korean Pavilion (오사카 엑스포 한국관 · 기획 제안) on-site photo 6

PHOTO #06CLICK TO ENLARGE ＋

Osaka Expo 2025 Korean Pavilion (오사카 엑스포 한국관 · 기획 제안) on-site photo 7

PHOTO #07CLICK TO ENLARGE ＋

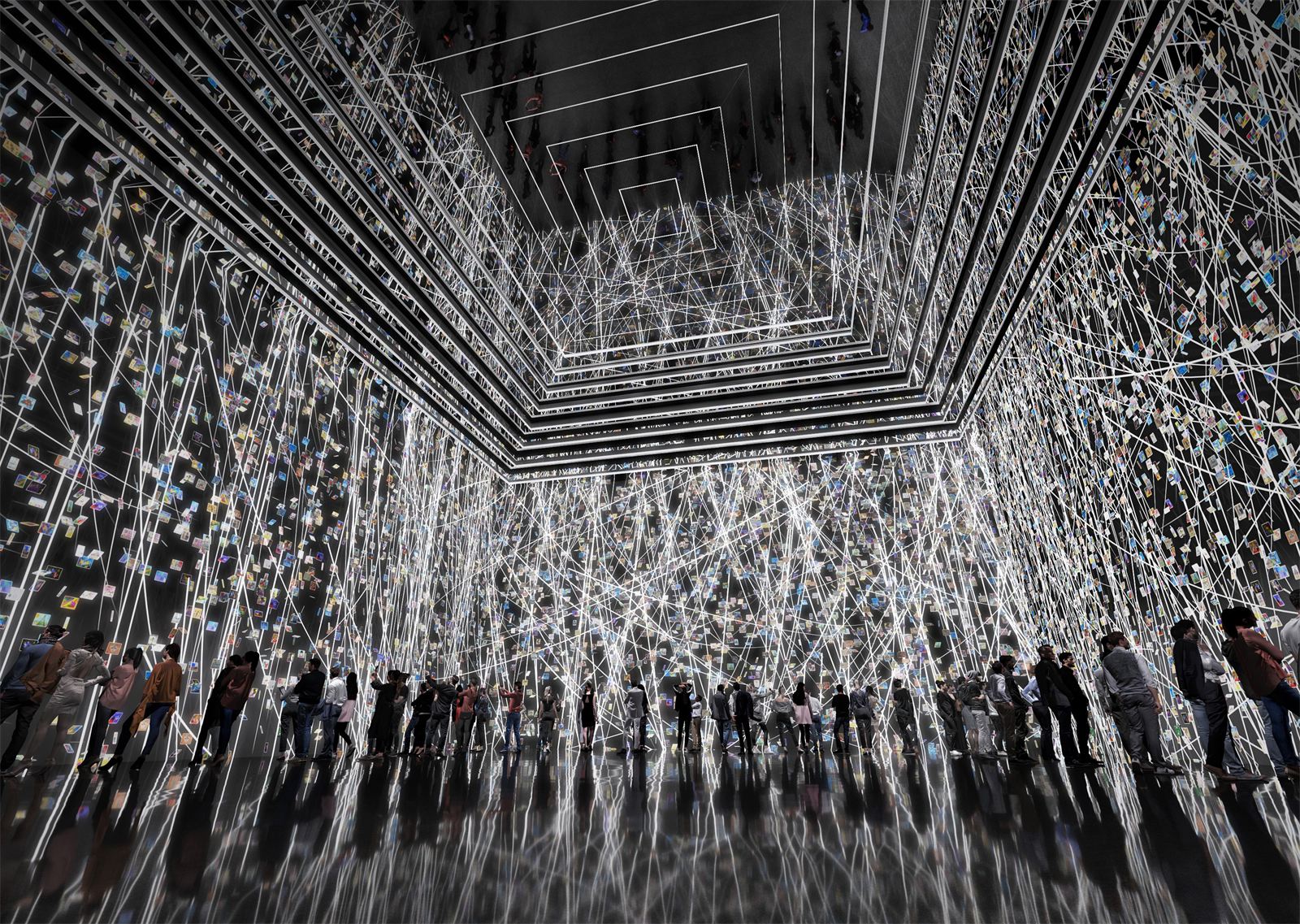

Osaka Expo 2025 Korean Pavilion (오사카 엑스포 한국관 · 기획 제안) on-site photo 8

PHOTO #08CLICK TO ENLARGE ＋

KINEMATICS, ACTUATION & DRIVE CONTROL

기구학 메커니즘 및 구동 제어 사양

Unit Actuation Schematic60FPS KINEMATIC DIAGRAM

UNIT KINEMATIC ACTUATION SCHEMATIC

Actuation & Motion Axes (구동 축 및 채널 구성)15개 천장 트러스 승강 서보 윈치 구동 (총 중량 10.2t, 2단 웜감속기 150:1)

Kinematic Transmission (동력 전달 및 회전·이송 원리)천장 높이 3m→9m 가변 승강 키네틱, 미러바라솔 반사 공간, 관람객 드로잉 기반 6대 AI 캐릭터 연동 기획 제안

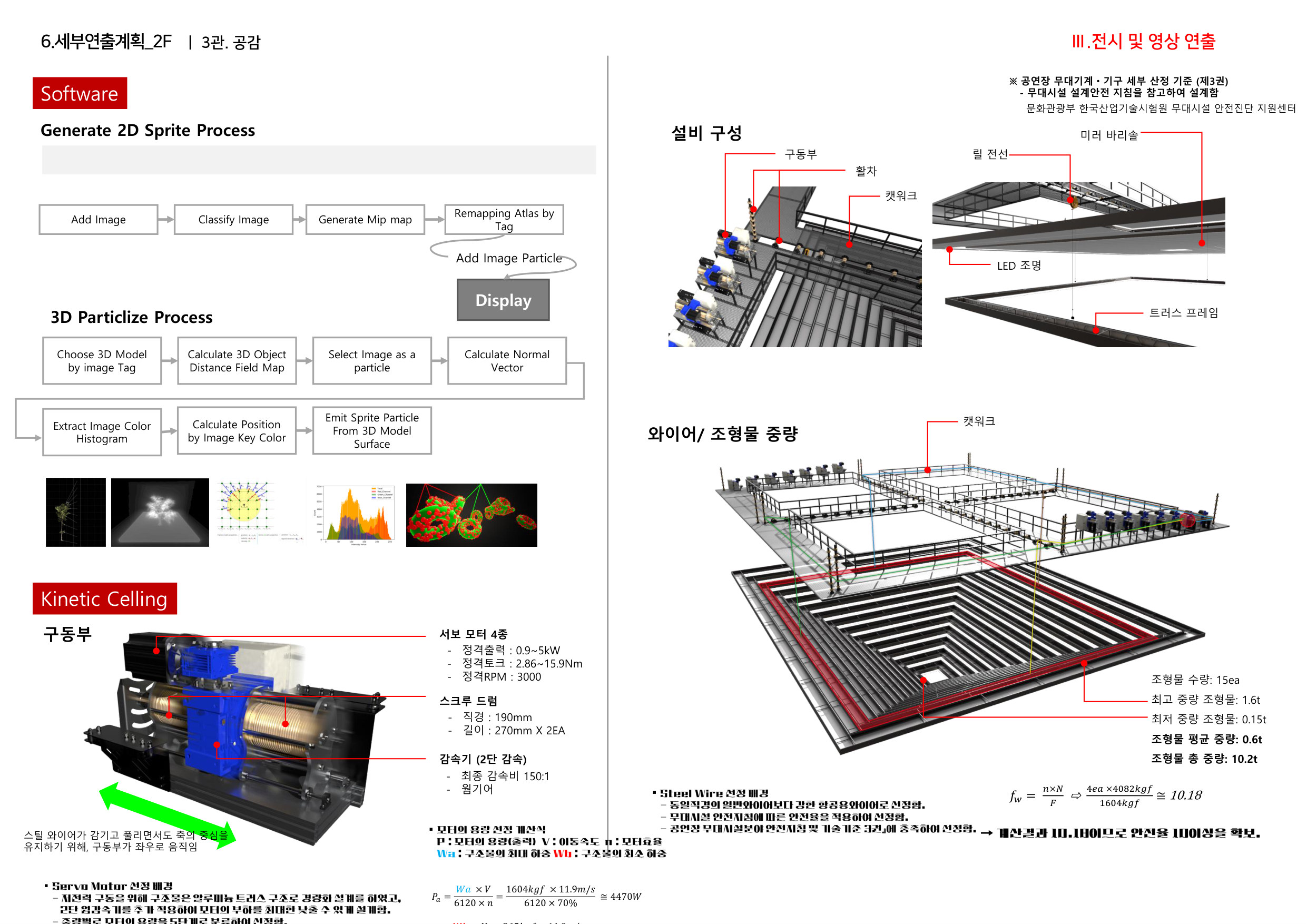

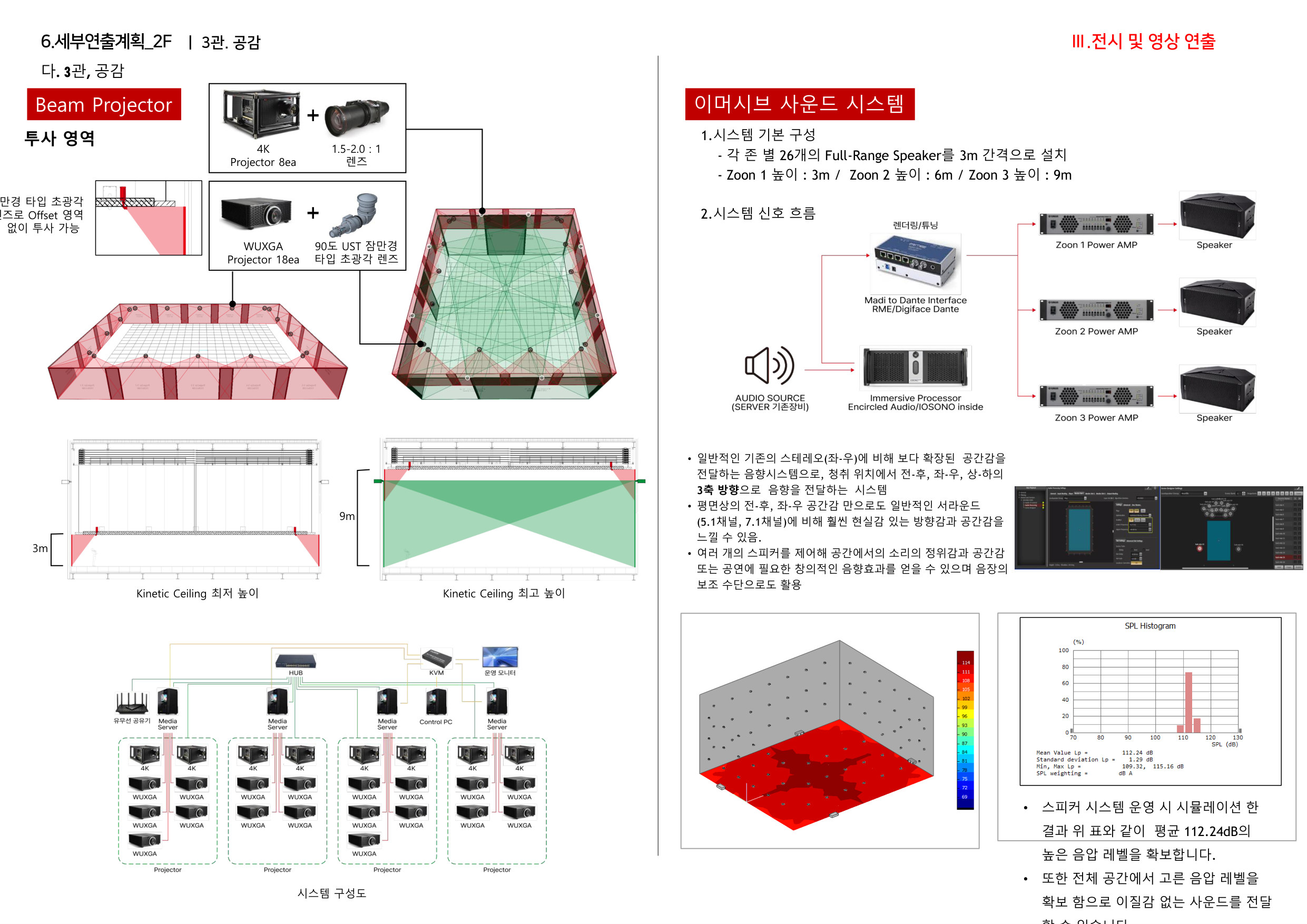

R&D Kinematic Schematics (4)

KINEMATIC & SYSTEM ENGINEERING OVERVIEW

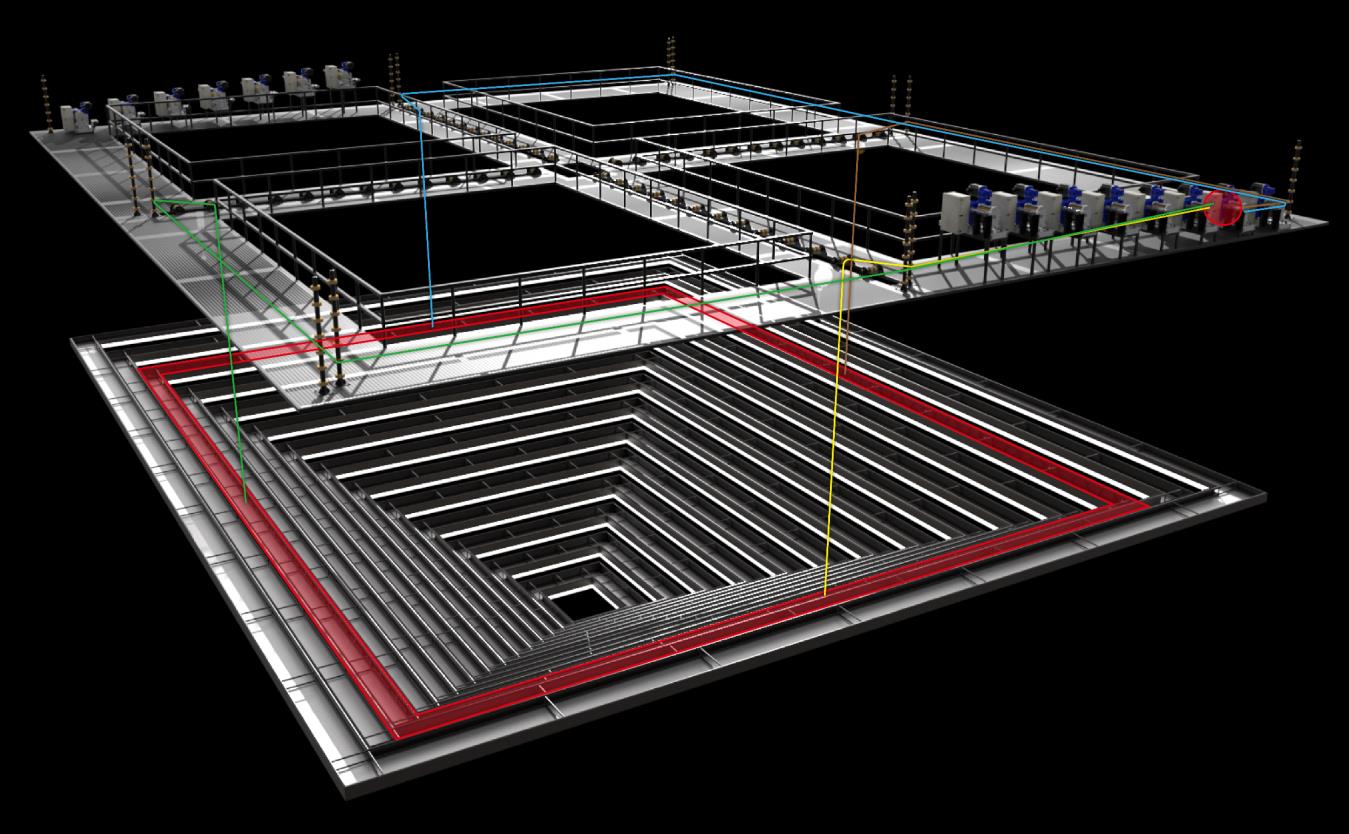

상부 캣워크 서보 윈치 구동부를 통해 15개 경량 트러스 구조물(총 10.2t)을 3m에서 9m까지 수직 승강시키는 키네틱 천장 기획안. 미러바라솔 마감과 벽면 거울 반사로 무한 확장 공간감을 형성하며, 관람객 드로잉 스캔 데이터와 연동된 6종 AI 캐릭터 미디어 연출

1. 기구학 작동 원리 (Kinematics)

상부 캣워크 구동부 기반 15개 독립 천장 트러스 모듈 수직 승강 및 미러바라솔 무한 반사 연출

2. 구동 & 모터 제어 (Drive & Control)

서보모터, 2단 웜감속기(150:1), 마그네틱 브레이크 및 AI 미디어 서버 실시간 동기화 제어

3. 예방 정비 & 모듈 운영 (Maintenance)

상부 캣워크 점검 통로 및 15개 분할 트러스 모듈 단위 유지보수 동선 구성

ARTLAB R&D IDEATION & FUTURE INNOVATION

엑스포 파빌리온 키네틱 기획 제안 (Expo Pavilion Kinetic Proposal)

기구 및 구동 제어 상세 사양표 (Kinematic & Control Specs)IN-HOUSE MECHATRONICS SPEC

구분 (Project Status)기획 제안 (Concept & Engineering Proposal)

제안 대상 (Target Space)2025 일본 오사카 엑스포 한국관 3관 공감 (Sympathy Hall)

핵심 연출 (Key Concept)천장 높이 3m → 9m 수직 확장 키네틱 & 6대 미래 가치 AI 캐릭터 교감
